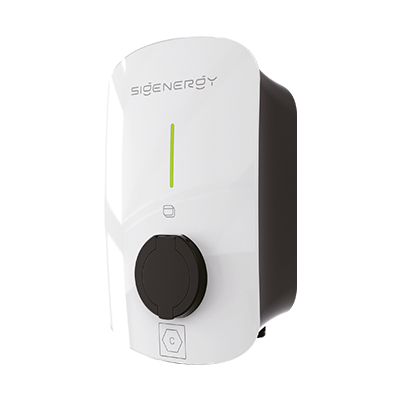

Sigenergy Sigen EV AC Charger 22 kW — Wallbox mit Typ-2-Ladebuchse
Die Sigenergy Sigen EV AC Charger 22 kW ist eine leistungsstarke AC-Wallbox der Serie 'Sigen EVAC Charger', konzipiert für die effiziente und sichere Ladung von Elektrofahrzeugen. Als Buchsen-Variante verfügt sie über eine Typ-2-Ladebuchse mit Verschlussklappe, wodurch Sie Ihr eigenes Typ-2-Ladekabel verwenden können. Mit einer Nennladeleistung von 22 kW dreiphasig lädt das Gerät bis zu ca. 130 km Reichweite pro Ladestunde (laut Hersteller). Die Wallbox eignet sich sowohl für den Innen- als auch den Außenbereich und bietet dank ihrer smarten Lademodi maximale Flexibilität bei der Energieversorgung.
Produktvorteile
-
Hochleistungs-Laden: Mit 22 kW Ladeleistung (dreiphasig) wird Ihr Elektrofahrzeug schnell und zuverlässig aufgeladen.
-
Flexibler Anschluss: Die Typ-2-Ladebuchse mit Verschlussklappe ermöglicht die Nutzung Ihres eigenen, standardisierten Ladekabels.
-
Intelligentes Lastmanagement: Integrierte Funktionen wie PV-Überschussladung und dynamisches Lastmanagement (in Kombination mit dem Sigen Power Sensor) optimieren den Eigenverbrauchsanteil Ihrer Solaranlage.
-
Robuste Bauweise: Das Gehäuse ist IP65 wasser- und staubdicht sowie IK10 stoßfest, was eine lange Lebensdauer auch unter rauen Witterungsbedingungen garantiert.
-
Einfache Integration: Nahtlose Synchronisation mit dem SigenStor-Energiesystem für 100 % grüne Energie und vollständige Kontrolle über die mySigen App.
-
Verschiedene Authentifizierungsmethoden: Laden Sie bequem per RFID-Karte, über die App oder im Auto-Charge-Modus ohne zusätzliche Authentifizierung.
Technische Daten
-
Produkttyp: AC-Wallbox (EV-Ladestation) der Serie 'Sigen EV AC Charger'
-
Nennladeleistung: 22 kW (dreiphasig)
-
Nennausgangsspannung: 220 ~ 240 V (einphasig) / 380 ~ 415 V (dreiphasig, 3W+N+PE)
-
Ausgangsstrombereich: 6 ~ 32 A
-
Nenn-AC-Frequenz: 50 / 60 Hz
-
Fahrzeuganschluss: Typ-2-Ladebuchse mit Verschlussklappe (Type 2 socket with shutter)
-
Schutzart: IP65 (wasser- und staubdicht), IK10 (stoßfestes Gehäuse)
-
Betriebstemperaturbereich: -30 ~ 55 °C
-
Lagertemperaturbereich: -40 ~ 70 °C
-
Relative Luftfeuchte: 5 % ~ 95 %
-
Abmessungen (B × H × T): 234 × 384 × 139 mm
-
Gewicht: 4,5 kg (Buchsen-Variante)
-
Kommunikation: 4G / WLAN / Fast Ethernet; Protokoll RS485, Modbus RTU
-
OCPP-Protokoll: OCPP 1.6J ED 2
-
Authentifizierung: RFID-Karte, App oder Auto-Charge (ohne Authentifizierung)
-
Sicherheitsschutzfunktionen: Über-/Unterspannungsschutz (OVP/UVP), Überstromschutz (OCP), Übertemperaturschutz (OTP), PEN-Schutz, zufällige Ladeverzögerung, Erdschlussschutz, Überspannungsschutz
-
Integrierte Fehlerstrom-Schutzeinrichtung: RDC-PD mit AC-30-mA- und DC-6-mA-Erkennung (geprüft nach IEC 62955)
-
Erdungssysteme: TT, TN, IT
-
Kühlung: Natürliche Konvektion
-
Max. Betriebshöhe: 4.000 m
-
Standby-Eigenverbrauch: < 3,6 W
-
Kabeleinführungen: Unten, oben und hinten
-
Lademodi: Smart Schedule (Zeitplanung), PV-Überschussladung, Schnellladen (Fast Charging aus Netz + PV + Batterie-Boost), dynamisches Lastmanagement, automatische Phasenumschaltung (1-/3-phasig)
-
Energiezähler: Externer Zähler über RS485 oder integrierter Mess-IC
-
Normenkonformität: EN IEC 61851-1, IEC 62955, EN IEC 61851-21-2, ETSI EN 300 330 V2.1.1, ETSI EN 301 511 V12.5.1, EN IEC 62311, EN 50665, ETSI EN 300 328 V2.2.2, EN 18031-1
-
Flammschutzklasse: UL94-5VB
Kompatibilität
Die Wallbox ist nahtlos mit dem SigenStor-Energiesystem (SigenStor Energy Controller und Speicher) integrierbar. In Kombination mit SigenStor ermöglicht sie die Steuerung des Energieflusses und das Monitoring über die mySigen App.
Für die Nutzung der integrierten RDC-PD-Fehlerstromerkennung ist die Verwendung in Verbindung mit SigenStor erforderlich.
Das dynamische Lastmanagement sowie die PV-Überschussladung mit Fremd-Wechselrichtern setzen den Einsatz des Sigen Power Sensors voraus. Ohne diesen Sensor sind diese spezifischen Funktionen nicht verfügbar.
Häufige Fragen
Welche Ladekabel kann ich verwenden?
Da es sich um die Buchsen-Variante handelt, nutzen Sie Ihr eigenes Typ-2-Ladekabel. Ein fest angeschlagenes Kabel ist nicht vorhanden.
Ist die Wallbox für den Außenbereich geeignet?
Ja, das Gerät ist IP65 wasser- und staubdicht sowie IK10 stoßfest und kann sowohl im Innen- als auch im Außenbereich montiert werden.
Kann ich mit der Wallbox meinen PV-Überschuss laden?
Ja, die Wallbox unterstützt die PV-Überschussladung. Für die Nutzung mit Fremd-Wechselrichtern ist jedoch der Sigen Power Sensor erforderlich.
Wie wird die Wallbox bedient und gesteuert?
Die Inbetriebnahme und Steuerung erfolgen über die mySigen App. Zusätzlich unterstützt das Gerät RFID-Karten und den Auto-Charge-Modus.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Die Sigenergy Sigen EV AC Charger erfüllt die relevanten europäischen Normen und Sicherheitsstandards. Die integrierte Fehlerstrom-Schutzeinrichtung (RDC-PD) wurde gemäß IEC 62955 geprüft. Bitte beachten Sie, dass für die volle Funktionalität der Sicherheitssysteme (insbesondere RDC-PD) die Einhaltung der Herstellerangaben zur Kompatibilität mit dem SigenStor-System notwendig ist.
