Sigen Energy Controller und Sigen Hybrid Inverter sind für den Betrieb mit Sigen Battery/SigenStor-Systemkomponenten vorgesehen.
SigenStor Batteriemodule: SigenStor BAT 6.0/10.0 kWh mit 1 bis 6 Modulen, SigenStor BAT 5.0 kWh mit 1 bis 6 Modulen.
Sigen Sensor TP-DH, TP-CT120-DH, TP-CT300-DH und TP-CT600-DH über RS485.
Die Backup-/0-ms-Umschaltung braucht Sigenergy Gateway, Sigen Energy Controller und Sigen Battery. Die Auslegung prüfen wir gerne für Ihr Projekt.
Sigen EV AC Charger 11/22 kW und Sigen EV DC (EVDC 12/25). Das DC-Modul arbeitet nur mit dem Energy Controller.
Speicher und Modulzahl wählen. Zähler und notwendiges Zubehör rechnen wir passend zu diesem Wechselrichter dazu.
| Hersteller | Sigenergy |
|---|---|
| Modell | Energy Controller |
| Typ | Hybrid-Wechselrichter |
| AC-Nennleistung | 20 kW |
| Max. PV-Eingangsleistung | 32 kW |
| Max. DC-Spannung | 1.100 V |
| MPPT-Spannungsbereich | 160 – 1.000 V |
| MPP-Tracker | 4 |
| Strings | 1 |
| Max. Eingangsstrom je MPPT | 16 A |
| Phasen | 3 |
| Batterieanschluss | Ja |
| Batteriespannung | Hochvolt |
| Notstrom | Ja (integriert) |
| Notstromleistung | 20 kW |
| Kommunikation | WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G) |
| Schutzart | IP66 |
| Aufstellung | Innen und außen |
| Gewicht | 34 kg |
Artikelnummer: 3501000019

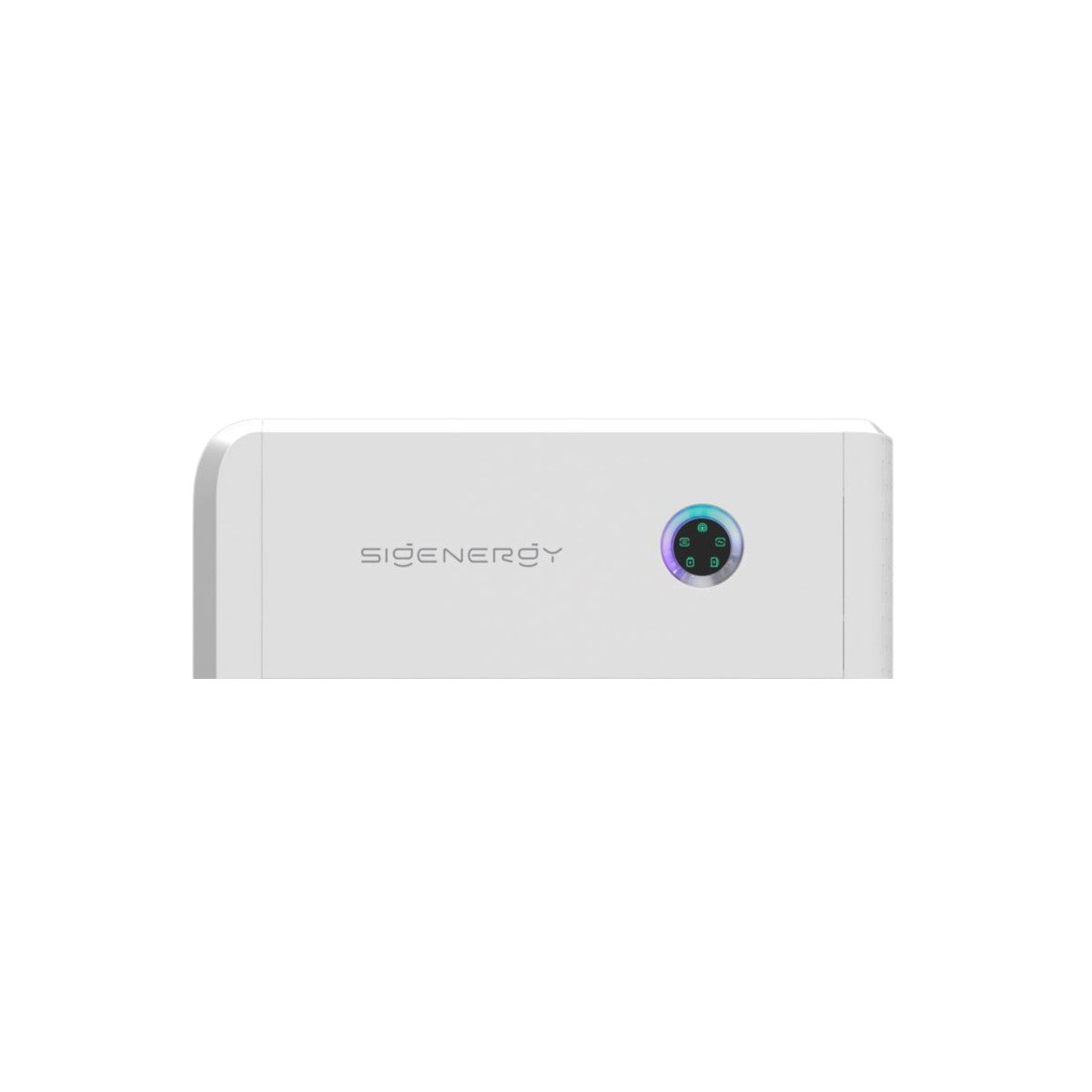

Der Sigenergy SigenStor EC 20.0 TP ist ein dreiphasiger Energy Controller mit einer Nennausgangsleistung von 20 kW. Als zentrales Element der SigenStor EC-Serie verbindet er Photovoltaik-Generatoren mit Batteriespeichern und dem öffentlichen Netz. Das Gerät ermöglicht eine intelligente Energieverwaltung für Wohn- und Gewerbegebäude und unterstützt sowohl den Netzbetrieb als auch den Notstrombetrieb.
Der Sigenergy SigenStor EC 20.0 TP ist direkt kompatibel mit Batteriemodulen der Serie SigenStor BAT series. Pro Controller können zwischen 1 und 6 Batteriemodule angeschlossen werden. Der zulässige Spannungsbereich der Batteriemodule liegt bei 600 ~ 900 V.
Der Controller verfügt über 4 unabhängige MPP-Tracker. Pro MPPT kann ein PV-String angeschlossen werden, sodass insgesamt bis zu 4 PV-Strings betrieben werden können.
Ja, das Gerät ist für eine maximale Betriebshöhe von bis zu 4.000 Metern ausgelegt.
Zu den Sicherheitsfeatures gehören unter anderem DC-Verpolungsschutz, Isolationsüberwachung, Fehlerstromüberwachung, AFCI (Lichtbogenfehlerschutz), AC-Überspannungs- und Kurzschlussschutz sowie Überspannungsschutz Typ II für DC und AC.
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Der Sigenergy SigenStor EC 20.0 TP entspricht den relevanten internationalen Normen IEC/EN 62109-1 und IEC/EN 62109-2 sowie den EMV-Normen IEC/EN 61000-6-1 und IEC/EN 61000-6-2. Für eine sichere Installation und Inbetriebnahme beachten Sie bitte die technischen Unterlagen des Herstellers.
Datenblatt - Sigenergy Energy Controller 20kW 3~ (DE)
Bedienungsanleitung - Sigenergy Energy Controller 20kW 3~ (DE)
Installationsanleitung - Sigenergy Energy Controller 20kW 3~ (DE)
Gefahr durch elektrische Spannung: Installation, Anschluss und Wartung nur durch eine Elektrofachkraft nach den geltenden Normen. Vor Arbeiten AC- und DC-Seite freischalten — Solarmodule erzeugen bei Lichteinfall Spannung. Nicht öffnen, vor Feuchtigkeit schützen, beschädigte Geräte nicht betreiben.
Vor Installation und Gebrauch die Sicherheitshinweise in der Anleitung des Herstellers lesen und befolgen: Herstellerunterlage öffnen.
♻ Altgerät oder Altbatterie? Wir nehmen sie unentgeltlich zurück: Rücknahme & Entsorgung
Lagernde Ware versenden wir nach Zahlungseingang; die Lieferung dauert in der Regel 5–8 Werktage. Ist ein Artikel nicht lagernd, nennen wir Ihnen die Lieferzeit im Angebot, meist ca. zwei Wochen.
Für alle Waren gilt die gesetzliche Gewährleistung; für Privatkunden beträgt sie zwei Jahre ab Lieferung. Bei einem Mangel schreiben Sie uns an service@voltaik.shop mit Bestellnummer, Fotos und Seriennummer.
Je SigenStor-Stapel 1 bis 6 Batteriemodule; der Spannungsbereich der Batteriemodule beträgt laut Datenblatt 600–900 V.
Ja, Schutzklasse IP66 (aktive Kühlung). Abmessungen 700 × 300 × 260 mm, Gewicht 36 kg (Datenblatt).
Drei (3-phasig).
Ja, über den AC-Ausgang (Backup). Die Unterbrechungszeit des Backup-Schalters beträgt laut Datenblatt 0 ms.
