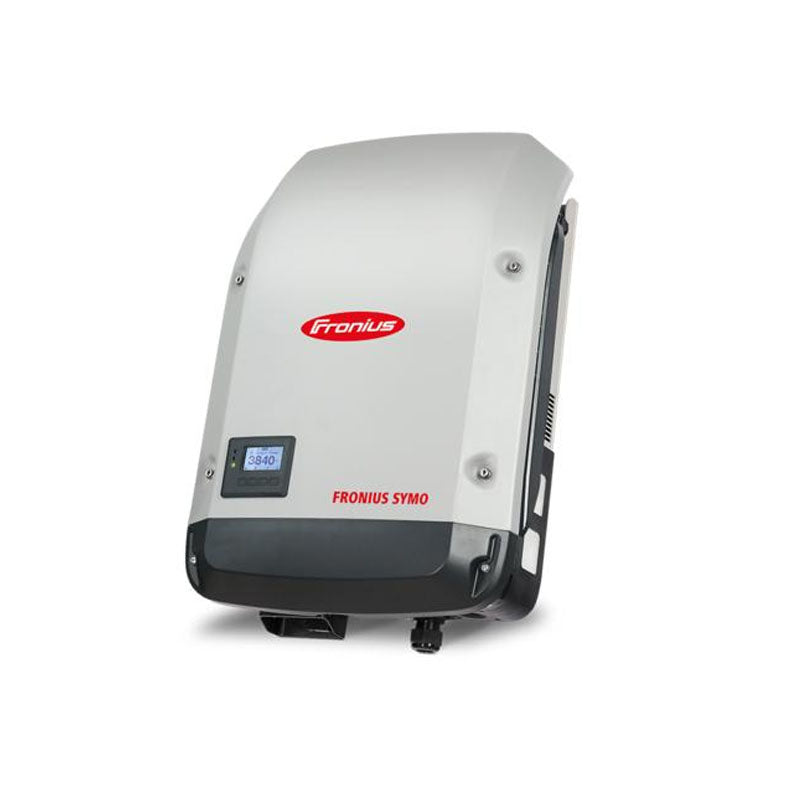

Fronius Symo Wechselrichter 17,5 kW, 3-phasig (Symo 17.5-3-M)

Fronius Symo 17.5-3-M — trafoloser String-Wechselrichter für dreiphasige Anlagen

Der Fronius Symo 17.5-3-M ist ein leistungsstarker, dreiphasiger Wechselrichter der Baureihe Symo. Als trafoloses On-Grid-Gerät wurde er speziell für die effiziente Einspeisung von Photovoltaik-Anlagen konzipiert. Mit einer AC-Nennleistung von 17,5 kW eignet sich dieser Wechselrichter ideal für gewerbliche Anwendungen und große Wohngebäude mit hohem Strombedarf.

Dank des integrierten Webserver und der umfassenden Schnittstellen (WLAN, Ethernet, Modbus) ermöglicht das Gerät eine einfache Überwachung und Anbindung an Energiemanagementsysteme. Die geregelte Luftkühlung ohne Transformator sorgt für hohe Effizienz bei gleichzeitig geringem Nachtverbrauch von unter 1 Watt.

Produktvorteile

• Hocher Wirkungsgrad: Mit einem maximalen Wirkungsgrad von bis zu 98,1 % und einem europäischen Wirkungsgrad von 97,8 % wird die gewonnene Solarenergie optimal in netzkonformen Wechselstrom umgewandelt.
• Flexibler DC-Eingang: Zwei MPP-Tracker mit insgesamt sechs DC-Anschlüssen (3+3) erlauben eine flexible Modulstring-Konfiguration. Der nutzbare MPP-Spannungsbereich von 200 bis 800 V bietet große Spielräume bei der Auslegung.
• Robuste Bauweise: Die Schutzart IP 66 erlaubt den uneingeschränkten Einsatz im Außenbereich. Das Gerät ist für Umgebungstemperaturen von -40 °C bis +60 °C ausgelegt und kann an Tragschienen montiert werden.
• Umfangreiche Konnektivität: Integrierte WLAN- und Ethernet-Schnittstellen sowie RS485/RS422-Anschlüsse ermöglichen die Anbindung an Fronius Solar.web, Modbus TCP SunSpec und externe Zähler.
• Eingebaute Sicherheit: Das Gerät verfügt über einen integrierten DC-Trennschalter, eine DC-Isolationsmessung sowie eine RCMU (Reststromüberwachung), was den Verzicht auf externe Komponenten oft ermöglicht.

Technische Daten

• Modell: Fronius Symo 17.5-3-M
• AC-Nennleistung (Pac,r): 17.500 W
• Max. Ausgangsleistung / Scheinleistung: 17.500 VA
• AC-Ausgangsstrom (Iac nom): 25,3 A
• Netzanschluss: 3-NPE 400 V / 230 V oder 3~NPE 380 V / 220 V (+20 % / −30 %)
• Frequenz: 50 Hz / 60 Hz (45 – 65 Hz)
• Klirrfaktor (THD): 1,5 %
• Leistungsfaktor (cos φac,r): 0 – 1 induktiv / kapazitiv
• Anzahl MPP-Tracker: 2
• Max. PV-Generatorleistung (Pdc max): 26,3 kWpeak
• DC-Eingangsspannungsbereich: 200 – 1000 V
• Nutzbarer MPP-Spannungsbereich: 200 – 800 V
• Einspeisung Startspannung (Udc start): 200 V
• Max. Eingangsstrom (Idc max 1 / Idc max 2): 33,0 A / 27,0 A
• Max. Eingangsstrom (Idc max 1 + Idc max 2): 51,0 A
• Max. Kurzschlussstrom Modulfeld MPP1/MPP2 (Isc pv): 68 A / 56 A
• Anzahl DC-Anschlüsse (PV): 3+3
• Anschlusstechnologie DC: 6x DC+ und 6x DC− Schraubklemmen 2,5 – 16 mm²
• Anschlusstechnologie AC: 5-polige AC-Schraubklemmen 2,5 – 16 mm²
• Wechselrichterkonzept: Trafolos
• Kühlung: Geregelte Luftkühlung
• Abmessungen (Höhe × Breite × Tiefe): 725 × 510 × 225 mm
• Gewicht: 43,4 kg
• Schutzart: IP 66
• Schutzklasse: 1
• Überspannungskategorie (DC / AC): 2 / 3
• Nachtverbrauch: < 1 W
• Umgebungstemperatur-Bereich: -40 bis +60 °C
• Zulässige Luftfeuchtigkeit: 0 – 100 %
• Max. Höhe über Meeresspiegel: 2.000 m (uneingeschränkter Spannungsbereich) / 3.400 m (eingeschränkter Spannungsbereich)
• Herstellungsland: Österreich
• Max. Wirkungsgrad: 98,1 %
• Europ. Wirkungsgrad (ηEU): 97,8 %
• MPP-Anpassungswirkungsgrad: > 99,9 %
• Schutzeinrichtungen: DC-Isolationsmessung, DC-Trennschalter, Verpolungsschutz, RCMU (jeweils vorhanden)
• Überlastverhalten: Arbeitspunktverschiebung / Leistungsbegrenzung
• Schnittstellen: WLAN, Ethernet LAN, USB, 2x RS422 (Fronius Solar Net), RS485 (Modbus RTU SunSpec), Meldeausgang (potentialfreier Relaisausgang), externer Eingang (S0-Zähler)
• Datalogger und Webserver: Integriert

Kompatibilität

Der Fronius Symo 17.5-3-M ist für die Nutzung mit der Fronius Solar.web-Plattform zur Online-Überwachung und dem Fronius Solar API (JSON) für die Integration in Energiemanagementsysteme. Zudem unterstützt das Gerät das Protokoll Modbus TCP SunSpec über Ethernet sowie Modbus RTU SunSpec über RS485.

Häufige Fragen

Ist der Wechselrichter für die Montage im Außenbereich geeignet?

Ja, das Gerät verfügt über die Schutzart IP 66 und ist explizit für die Innen- und Außenmontage an Tragschienen ausgelegt. Es funktioniert in einem weiten Temperaturbereich von -40 °C bis +60 °C.

Benötige ich einen externen Wechselstrom-Wandler (RCMU)?

Nein, der Fronius Symo 17.5-3-M verfügt über eine integrierte RCMU (Reststromüberwachung), sodass kein externer Wechselstromwandler erforderlich ist.

Wie wird die Kommunikation mit dem Energiemanagementsystem hergestellt?

Dies kann über verschiedene Wege erfolgen: Drahtlos via WLAN, kabelgebunden über Ethernet LAN oder seriell über RS485 (Modbus RTU SunSpec) bzw. RS422 (Fronius Solar Net). Ein potentialfreier Meldeausgang ist ebenfalls vorhanden.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der Fronius Symo 17.5-3-M erfüllt die relevanten Normen und Richtlinien, darunter VDE AR N 4105, DIN V VDE 0126-1-1/A1 sowie ÖVE/ÖNORM E 8001-4-712. Die CE-Kennzeichnung bestätigt die Konformität mit den europäischen Sicherheitsvorgaben (IEC 62109-1/-2). Für den sicheren Betrieb ist eine fachgerechte Installation gemäß den lokalen Vorschriften erforderlich.
