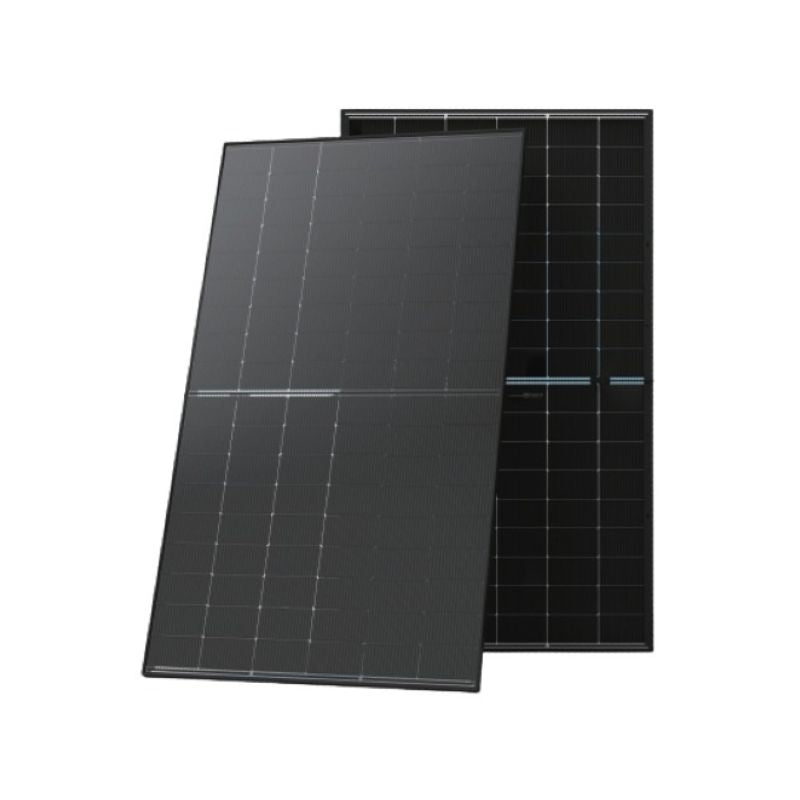

Trina Vertex S+ TSM-505NEG18RC.27 — Hochleistungs-Solarmodul mit i-TOPCon-Technologie
Das Trina Vertex S+ TSM-505NEG18RC.27 vereint moderne N-type i-TOPCon-Technologie mit einem bifazialen Dual-Glass-Design für maximale Energieausbeute und Langlebigkeit. Mit einer Nennleistung von bis zu 505 Wp und einem Modulwirkungsgrad von 22,7 % zählt dieses Solarmodul zur Spitze seiner Klasse und eignet sich ideal für anspruchsvolle Photovoltaik-Projekte.
Produktvorteile
-
Höchste Effizienz: Die N-type i-TOPCon-Technologie ermöglicht einen Wirkungsgrad von 22,7 % und sorgt für hohe Stromerträge selbst bei schwachem Licht.
-
Bifaziale Energiegewinnung: Das Dual-Glass-Design (Glas-vorne/Glas-hinten) mit einem Bifazialitätsfaktor von bis zu 80 % nutzt auch das von der Rückseite einfallende Licht für zusätzliche Leistung.
-
Geringe Degradation: Dank fortschrittlicher Zelltechnologie beträgt die Leistungsminderung nur maximal 1 % im ersten Jahr und anschließend 0,4 % pro Jahr, was eine langfristige Stabilität garantiert.
-
Robuste Konstruktion: Das glas-glas-Modul ist besonders widerstandsfähig gegen mechanische Belastungen (bis zu 5.400 Pa Schneelast und 2.400 Pa Windlast) sowie Korrosion und UV-Strahlung.
-
Positive Leistungstoleranz: Die Module werden mit einer Toleranz von 0 bis +5 W geliefert, sodass Sie mindestens die angegebene Nennleistung erhalten.
Technische Daten
-
Modell: TSM-505NEG18RC.27 (Vertex S+)
-
Nennleistung (PMAX): 505 Wp
-
Modulwirkungsgrad: 22,7 %
-
Zelltechnologie: N-type i-TOPCon monokristallin
-
Bauweise: Bifaziales Dual-Glass-Modul (1,6 mm Glas vorne/hinten)
-
Zellenanzahl: 108 Zellen
-
MPP-Spannung / MPP-Strom: 33,5 V / 15,09 A
-
Leerlaufspannung (VOC) / Kurzschlussstrom (ISC): 40,3 V / 15,89 A
-
Bifazialitätsfaktor: 80 ±5 %
-
Abmessungen: 1961 × 1134 × 30 mm
-
Gewicht: 23,5 kg
-
Rahmen: 30 mm eloxierte Aluminiumlegierung, schwarz
-
Steckverbinder: TS4 Plus / TS4 (MC4 EVO2 auf Sonderbestellung)
-
Kabelquerschnitt: 4,0 mm²
-
Anschlussdose: IP 68, mit 3 Bypass-Dioden
-
Max. Systemspannung: 1500 V DC (IEC)
-
Max. Absicherung: 30 A
-
Betriebstemperatur: −40 bis +70 °C
-
NOCT: 43 °C (±2 °C)
-
Temperaturkoeffizient PMAX: −0,29 %/°C
-
Temperaturkoeffizient VOC: −0,24 %/°C
-
Temperaturkoeffizient ISC: +0,04 %/°C
-
Leistungstoleranz: 0/+5 W (Positive Power Tolerance)
-
Prüflasten: bis 5.400 Pa Schneelast / 2.400 Pa Windlast
-
Degradation: max. 1 % im 1. Jahr, 0,4 % p.a. (Jahr 2–30)
-
Produktgarantie: 25 Jahre
-
Leistungsgarantie: 30 Jahre
-
Zertifizierungen: IEC61215 / IEC61730 / IEC61701 / IEC62716, ISO 9001 / ISO 14001 / ISO 45001, EU-28 WEEE
Kompatibilität
Das Trina Vertex S+ TSM-505NEG18RC.27 ist standardmäßig mit Steckverbindern vom Typ TS4 Plus oder TS4 ausgestattet. Eine Ausstattung mit MC4 EVO2-Steckverbindern ist als Sonderbestellung verfügbar. Für die korrekte elektrische und mechanische Kompatibilität mit Wechselrichtern und Montagesystemen empfehlen wir eine individuelle Prüfung im Rahmen der Projektplanung.
Häufige Fragen
Welche Steckverbinder werden standardmäßig geliefert?
Standardmäßig wird das Modul mit TS4 Plus oder TS4 Steckverbindern ausgeliefert. MC4 EVO2-Stecker sind auf Sonderbestellung erhältlich.
Ist das Modul für große Schneelasten geeignet?
Ja, das bifaziale Dual-Glass-Design ermöglicht eine mechanische Belastbarkeit von bis zu 5.400 Pa bei der Prüflast für Schnee und 2.400 Pa für Wind.
Wie hoch ist die Leistungsgarantie?
Trina Solar gewährt eine Leistungsgarantie von 30 Jahren. Die Degradation beträgt maximal 1 % im ersten Jahr und anschließend 0,4 % pro Jahr.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Das Modul entspricht den internationalen Sicherheitsstandards IEC61215 und IEC61730. Bei der Installation sind die lokalen elektrischen Vorschriften sowie die Montageanleitung des Herstellers zu beachten.
