Stäubli MC4-Evo 2 Kabelsteckverbinder für Photovoltaik-Anlagen
Sichern Sie Ihre Photovoltaik-Installation mit hochwertigen Steckverbindern der nächsten Generation. Die Stäubli MC4-Evo 2 Serie bietet eine zuverlässige Verbindung für Leiterquerschnitte von 4 bis 6 mm² und ist speziell für die Anforderungen moderner Solartechnik entwickelt. Als Nachfolger des bewährten MC4-Systems gewährleisten diese Verbinder höchste Sicherheit und einfache Handhabung bei der Montage.
Produktvorteile
-
Hochspannungsfest: Geeignet für Nennspannungen bis 1500 V DC, was sie zur idealen Wahl für moderne PV-Strings macht.
-
Robuste Schutzart: Im verbundenen Zustand erfüllen die Steckverbinder die Anforderungen der Schutzarten IP65 und IP68 (bei 1 m Wassertauchtiefe über 168 Stunden), wodurch sie auch unter extremen Wetterbedingungen zuverlässig funktionieren.
-
Sichere Kontaktierung: Das MULTILAM-Kontaktsystem sorgt für einen widerstandsarmen Kontakt mit einem Wert von weniger als 0,2 mΩ und verhindert so unerwünschte Wärmeverluste.
-
Umweltbeständig: Die Verbinder sind für Umgebungstemperaturen zwischen -40 °C und +85 °C ausgelegt und besitzen eine zertifizierte Ammoniakbeständigkeit, was sie besonders für landwirtschaftliche Anwendungen geeignet macht.
-
Internationale Zulassungen: Die Produkte sind nach IEC 62852, UL 6703 / CSA C22.2 No. 182.5 sowie JET zertifiziert und erfüllen damit globale Sicherheitsstandards.
Technische Daten
-
Hersteller: Stäubli Electrical Connectors AG, Stockbrunnenrain 8, 4123 Allschwil, Schweiz
-
Produktfamilie: Stäubli MC4-Evo 2 Cable Coupler (Steckverbinder)
-

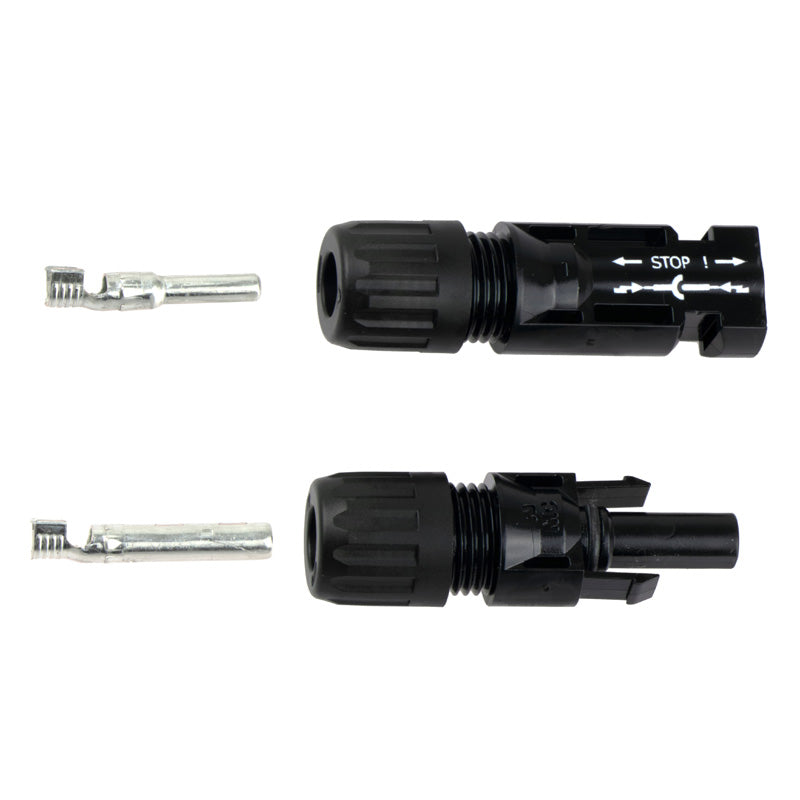

Typenbezeichnungen: PV-KBT4-EVO 2A (weiblich/Buchse) und PV-KST4-EVO 2A (männlich/Stecker)
-
Nennspannung: 1500 V DC (nach IEC, JET und UL)
-
Bemessungsstrom: 45 A bei 1500 V DC und einem Leiterquerschnitt von 4 mm² (nach IEC 62852)
-
Leiterquerschnitt: 4 – 6 mm² (entspricht 12/10 AWG)
-
Crimp-Kontrollmaß: ca. 5,8 mm
-
Kontaktmaterial: Kupfer, verzinnt
-
Isoliermaterial: PA (Polyamid), Flammklasse UL94-V0
-
Schutzart: Gesteckt IP65/IP68; ungesteckt IP2X
-
Umgebungstemperatur: -40 °C bis +85 °C
-
Oberer Grenztemperatur: 115 °C (nach IEC)
-
Kontaktwiderstand: < 0,2 mΩ
-
Überspannungskategorie: III
-
Maximale Einsatzhöhe: 5000 m über NN
-
Temperaturlevel: IEC TS 63126 Level 2
-
Anschlussart: Crimpen
Kompatibilität
Die MC4-Evo 2 Steckverbinder sind direkt kompatibel mit der Original-MC4-Steckverbinderfamilie von Stäubli. Eine Verbindung zu anderen Herstellern oder älteren Systemen, die nicht zur MC4-Familie gehören, ist aus technischen Gründen nicht vorgesehen und kann die Sicherheit der Anlage beeinträchtigen.
Häufige Fragen
Dürfen die Steckverbinder unter Last getrennt werden?
Nein. Es besteht eine klare Warnung, die Steckverbiger niemals unter Last zu trennen, um Lichtbogenbildung und daraus resultierende Gefahren zu vermeiden.
Welche Zertifizierungen liegen vor?
Die Verbinder sind international zertifiziert, darunter TÜV Rheinland nach IEC 62852:2014+Amd.1:2020, UL/cULus (Datei E343181) sowie JET. Zudem ist die Ammoniakbeständigkeit nach 2 PfG 1911/03.2011 zertifiziert.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Beachten Sie bei der Installation stets die lokalen elektrischen Vorschriften und die Montageanleitung des Herstellers. Die Verwendung von nicht kompatiblen Werkzeugen oder Kabeln kann die Funktion und Sicherheit der Verbindung beeinträchtigen.
