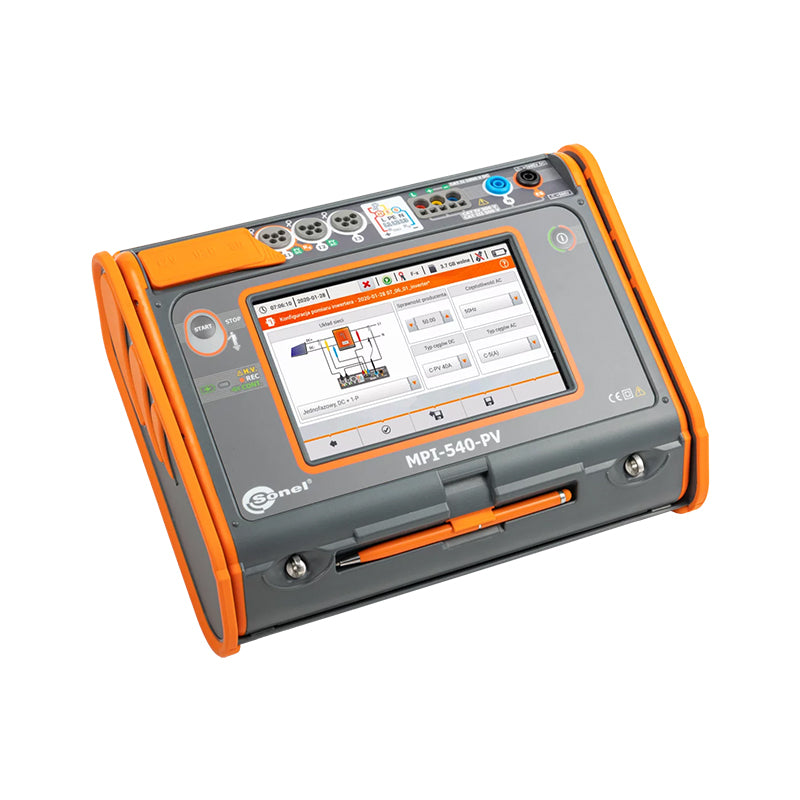

Sonel MPI-540-PV Start: Multifunktionales Messgerät für Photovoltaik-Anlagen
Das Sonel MPI-540-PV ist ein multifunktionales Messgerät zur Erfassung elektrischer Systemparameter, das speziell für die Prüfung von Photovoltaikanlagen nach der Norm EN 62446 konzipiert wurde. Als Teil der 'Start'-Serie bietet dieses Gerät eine umfassende Ausstattung für die Diagnose und Inbetriebnahme von PV-Systemen, ohne dabei auf flexible Stromzangen zurückzugreifen.
Produktvorteile
-
Umfassende PV-Diagnose: Messung der Leerlaufspannung (UOC), des Kurzschlussstroms (ISC) sowie der Arbeitsströme und -leistungen auf Gleich- und Wechselspannungsseite, inklusive der Ermittlung des Wechselrichter-Wirkungsgrads.
-
Hohe Sicherheit: Das Gerät verfügt über eine doppelte Schutzisolierung nach EN 61010-1 und IEC 61557 sowie eine Messkategorie von IV 300 V / III 500 V. Auf der PV-Seite ist es für bis zu 1000 V DC ausgelegt.
-
Präzise Power-Quality-Analyse: Integrierter 3-phasiger Power-Quality-Recorder nach Klasse S der EN 61000-4-30 zur Erfassung von Spannung, Strom, Leistung, Harmonischen und THD.
-
Großes Display: Ein 7-Zoll-Farb-TFT-LCD-Touchscreen mit einer Auflösung von 800 x 480 Pixeln sorgt für eine klare Darstellung der Messwerte auch bei unterschiedlichen Lichtverhältnissen.
-
Flexible Datenübertragung: Die Erfassung und Übertragung der Messdaten erfolgt über USB 2.0, eine entnehmbare microSD-Karte sowie drahtlos via Bluetooth und Wi-Fi.
Technische Daten
-
Modell: Sonel MPI-540-PV (Start-Variante)
-
Display: 7 Zoll (17,8 cm) Farb-TFT-LCD-Touchscreen, 800 x 480 Pixel
-
Messkategorie: EN 61010 IV 300 V, III 500 V; PV-Seite II 1000 V DC
-
Isolationswiderstandsmessung: Prüfspannungen 50 / 100 / 250 / 500 / 1000 V, Messbereich bis 4,99 GΩ (bei 1000 V)
-
PV-Messbereiche: Leerlaufspannung UOC 0…1000 V, Kurzschlussstrom ISC 0…20 A
-
Schutzart: IP51 (Schutz gegen Staub und Wasser)
-
Abmessungen: 288 x 223 x 75 mm
-
Gewicht: ca. 2,5 kg
-
Betriebstemperatur: 0…+45 °C
-
Lagertemperatur: -20…+60 °C
-
Stromversorgung: Li-Ion-Akku 11,1 V / 3,4 Ah
Kompatibilität
Das Sonel MPI-540-PV ist offiziell kompatibel mit folgenden Zubehörkomponenten und Softwarelösungen:
-
Stromzangen: Flexible Zangen F-1A, F-2A, F-3A sowie feste Zangen C-4A, C-5A, C-6A, C-7A.
-
Solarstrahlungsmessung: Sonel IRM-1 (ausschließlich für MPI-540-PV und MPI-540-PV Start).
-
Datenübertragung: Sonel LORA-S1-Adapter (ausschließlich für MPI-540-PV und MPI-540-PV Start).
-
Software: Sonel Reports PLUS (für PV-Prüfberichte), Sonel Reader und Sonel Analysis.
Hinweis: Bei dieser Variante handelt es sich um die 'Start'-Ausführung, welche keine flexiblen Stromzangen im Lieferumfang enthält. Diese sind optional oder in anderen Set-Varianten enthalten.
Häufige Fragen
Welche Normen unterstützt das Gerät für PV-Anlagen?
Das Sonel MPI-540-PV ermöglicht die Messung von Photovoltaikanlagen gemäß der Norm EN 62446.
Ist das Gerät auch für Power-Quality-Messungen geeignet?
Ja, das Gerät verfügt über einen integrierten 3-phasigen Power-Quality-Recorder nach Klasse S der EN 61000-4-30.
Wie werden die Messdaten gespeichert und übertragen?
Daten können über USB 2.0, eine entnehmbare microSD-Karte sowie drahtlos via Bluetooth und Wi-Fi übertragen werden.
