Details zu SolarEdge Wechselrichter 120 kW, 3-phasig (SE120K-RW08IBNM4+3SESUK2)
Kompatibilität kompatibel mit Bedingungen
Kompatibel mit
- Kompatible Speicher
Kein Batteriespeicher anschließbar: Der SolarEdge SE120K (Synergy, 480-V-Netz) ist ein netzgekoppelter String-Wechselrichter ohne Batterieanschluss.
- Kompatible Wallboxen
- Einschränkungen
Ein Batteriespeicher ist nur per AC-Kopplung möglich, also mit separatem Batteriewechselrichter. Ein DC-Direktanschluss ist nicht möglich.
Technische Daten
Technische Daten
| Hersteller | SolarEdge |
|---|---|
| Modell | SE120K-RW08IBNM4+3SESUK2 |
| Typ | PV-Wechselrichter |
| AC-Nennleistung | 120 kW |
| Max. PV-Eingangsleistung | 180 kW |
| Max. DC-Spannung | 1.000 V |
| MPPT-Spannungsbereich | 680 – 1.000 V |
| Phasen | 3 |
| Batterieanschluss | Nein |
| Schutzart | IP65 |
| Aufstellung | Innen und außen |
| Maße (L × B × H) | 600 × 800 × 406 mm |
Artikelnummer: 4284
Produktbeschreibung

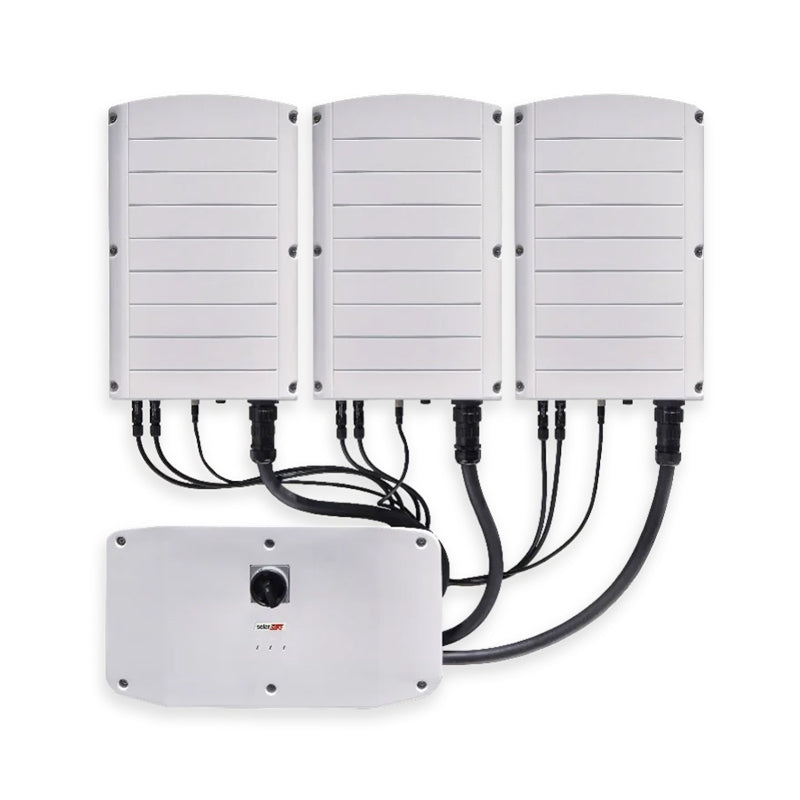

SolarEdge SE120K — Dreiphasen-Wechselrichter mit Synergy-Technologie für 480V-Netze
Der SolarEdge SE120K ist ein dreiphasiger Wechselrichter der Synergy-Serie, der für den Einsatz in 480V-Netzen konzipiert ist. Mit einer Nenn-AC-Wirkleistung von 120 kW ermöglicht er eine effiziente Umwandlung von Solarstrom und eignet sich für gewerbliche und industrielle Photovoltaik-Anlagen. Die modulare Bauweise aus drei Synergy Units und einem zentralen Synergy Manager unterstützt eine flexible Installation und einfache Wartung.
Produktvorteile
- Hoher Wirkungsgrad: Maximaler Wechselrichter-Wirkungsgrad von 98,1 % und europäischer gewichteter Wirkungsgrad von 98 %.
- Modulares Design: Der SE120K besteht aus drei Synergy Units und einem Synergy Manager, was die Skalierbarkeit und den Austausch einzelner Komponenten erleichtert.
- Robuste Bauweise: Schutzart IP65 für den Innen- und Außeneinsatz sowie ein Betriebstemperaturbereich von −40 bis +60 °C.
- Erhöhte Systemsicherheit: Integrierter Lichtbogenfehlerschutz (UL1699B), PID-Nachtregelung und optionaler Rapid-Shutdown.
- Flexible Kommunikation: RS485 und Ethernet serienmäßig, optional WLAN oder Mobilfunk für die Anbindung an Monitoring-Systeme.
Technische Daten
- Produkttyp: Dreiphasen-Wechselrichter mit Synergy-Technologie für das 480V-Netz
- Nenn-AC-Wirkleistung: 120.000 W (120 kW)
- Maximale AC-Scheinleistung: 120.000 VA
- Nenn-AC-Ausgangsspannung: 480/277 V (Außenleiter/Neutralleiter); Spannungsbereich 432–529 V (Außenleiter) bzw. 249–305 V (Neutralleiter)
- Maximaler Dauer-Ausgangsstrom: 145 A je Phase
- AC-Nennfrequenz: 50/60 Hz ±5 %
- Klirrfaktor (THD): ≤ 3 %
- Leistungsfaktorbereich: ±0,2 bis 1
- Maximaler Reststrom: 300 mA
- Maximale DC-Leistung (Modul STC): 180.000 W (Wechselrichter) bzw. 60.000 W je Synergy Unit
- Maximale Eingangsspannung (DC+ zu DC−): 1000 Vdc
- Betriebsspannungsbereich: 680–1000 Vdc
- Aufbau: Transformatorlos, ungeerdet
- Maximaler Wechselrichter-Wirkungsgrad: 98,1 %
- Europäischer gewichteter Wirkungsgrad: 98 %
- Nachtabschaltung (Verbrauch): < 12 W
- Schutzart: IP65 (innen und außen)
- Betriebstemperaturbereich: −40 bis +60 °C
- Geräuschentwicklung: < 67 dBA
- Kühlung: Über wechselbaren Lüfter
- Abmessungen (H × B × T): Synergy Unit: 558 × 328 × 273 mm; Synergy Manager: 360 × 560 × 295 mm
- Gewicht: 32 kg (Unit) bzw. 18 kg (Manager)
- Kommunikation: 2 × RS485, Ethernet, WLAN (optional), Mobilfunk (optional)
- Inbetriebnahme: Über SetApp-App
- DC-Eingang: 12 MC4-Paare (Wechselrichter) bzw. 4 je Synergy Unit
- Überspannungsschutz (SPD): Typ II integriert (DC/RS485), optional (AC)
- Normen/Zertifizierungen: Sicherheit IEC-62109-1/-2; Netzanschluss VDE-AR-N-4105, EN 50549-1/-2, CEI-021, VDE 0126-1-1, CEI-016, AS-4777; EMV IEC61000-6-2/-6-3 (Klasse A), IEC61000-3-11/-3-12; RoHS
- Herstellergarantie: 12–20 Jahre (laut Herstellerangaben)
Häufige Fragen
Wie ist der SolarEdge SE120K aufgebaut?
Der Wechselrichter besteht aus drei Synergy Units und einem zentralen Synergy Manager. Diese modulare Bauweise ermöglicht eine flexible Montage und einfache Wartung.
Ist der Wechselrichter für den Außeneinsatz geeignet?
Ja, der SE120K verfügt über die Schutzart IP65 und ist sowohl für den Innen- als auch für den Außeneinsatz zugelassen. Der Betrieb ist im Temperaturbereich von −40 bis +60 °C möglich.
Welche Kommunikationsmöglichkeiten bietet das Gerät?
Serienmäßig sind zwei RS485-Schnittstellen und Ethernet integriert. Optional können WLAN oder Mobilfunk für die Kommunikation hinzugefügt werden.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der SE120K erfüllt die Sicherheitsnormen IEC-62109-1 und IEC-62109-2; der integrierte Lichtbogenfehlerschutz entspricht UL1699B. Installation, Anschluss, Inbetriebnahme und Wartung dürfen nur durch qualifiziertes Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellerangaben erfolgen. Vor Installation und Verwendung sind das offizielle Datenblatt, die Montage- und Betriebsanleitung sowie alle Sicherheits- und Warnhinweise des Herstellers zu beachten.
Datenblätter & Sicherheit
Hersteller & Dokumente
- Hersteller: SolarEdge
- Anschrift: SolarEdge Technologies Ltd., 1 HaMada St., Herzliya 4673335, Israel
- Kontakt: https://www.solaredge.com/de/contact-us
- Verantwortliche Person in der EU: KENO Sp. z o. o., ul. Daszyńskiego 609, 44-151 Gliwice, Polen, Telefon: +48782910013, E-Mail: prawny@keno-energy.com
- Produktkennung: SolarEdge Wechselrichter 120 kW, 3-phasig (SE120K-RW08IBNM4+3SESUK2) · Artikelnummer 4284
Sicherheits- und Warnhinweise
Gefahr durch elektrische Spannung: Installation, Anschluss und Wartung nur durch eine Elektrofachkraft nach den geltenden Normen. Vor Arbeiten AC- und DC-Seite freischalten — Solarmodule erzeugen bei Lichteinfall Spannung. Nicht öffnen, vor Feuchtigkeit schützen, beschädigte Geräte nicht betreiben.
Vor Installation und Gebrauch die Sicherheitshinweise in der Anleitung des Herstellers lesen und befolgen: Herstellerunterlage öffnen.
Versand & Garantie
- Lieferzeit: lagernde Ware 5–8 Werktage nach Zahlungseingang, Bestellware ca. zwei Wochen.
- Versand nach Österreich und Deutschland, weitere EU-Länder laut Versandrichtlinie. Versandkosten zeigt der Warenkorb vor der Zahlung.
- Widerruf: 14 Tage, Einzelheiten in der Widerrufsbelehrung.
♻ Altgerät oder Altbatterie? Wir nehmen sie unentgeltlich zurück: Rücknahme & Entsorgung
Häufige Fragen
Für welche Netzsituationen ist der SolarEdge SE120K geeignet?
Der Wechselrichter ist für den Einsatz in 480V-Netzen konzipiert. Die Nenn-AC-Ausgangsspannung beträgt 480/277 V.
Wie ist der Aufbau des Geräts gestaltet?
Das modulare Design besteht aus drei Synergy Units und einem zentralen Synergy Manager.
Welche Kommunikationsmöglichkeiten stehen serienmäßig zur Verfügung?
Serienmäßig sind RS485 und Ethernet verfügbar. WLAN oder Mobilfunk können optional hinzugefügt werden, um die Anbindung an Monitoring-Systeme zu ermöglichen.
Welche DC-Eingänge bietet der Wechselrichter?
Der Wechselrichter verfügt über 12 MC4-Paare für den DC-Eingang. Die maximale Eingangsspannung (DC+ zu DC−) beträgt 1000 Vdc.
