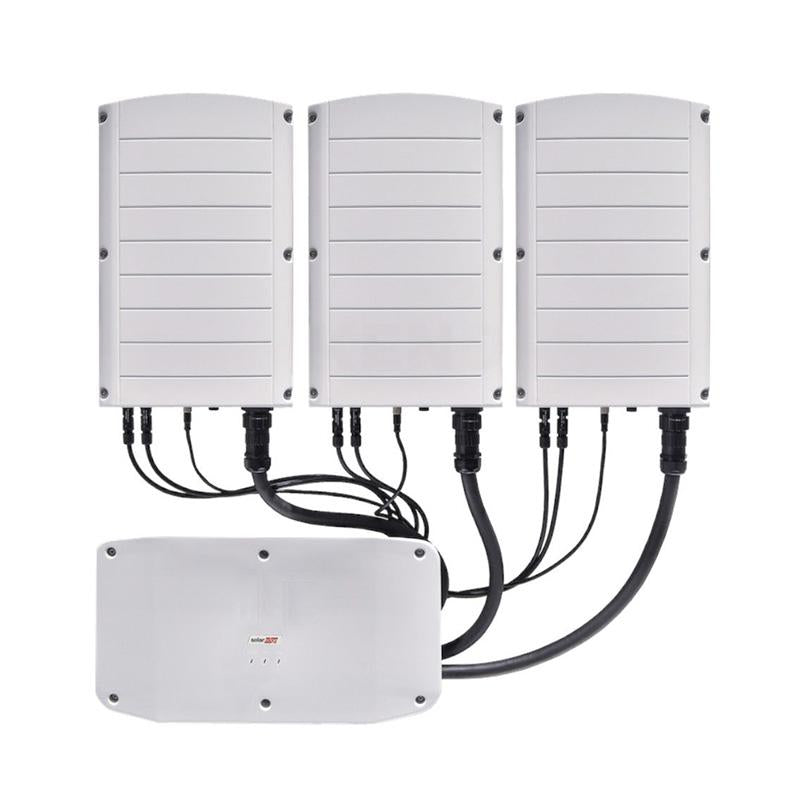

SolarEdge Wechselrichter 100 kW, 3-phasig (SE100K+3XSESUK2)

SolarEdge SE100K: Dreiphasen-Wechselrichter mit Synergy-Technologie

Der SolarEdge SE100K ist ein leistungsstarker, dreiphasiger Wechselrichter der Synergy-Serie, der speziell für den Einsatz in großen Photovoltaik-Anlagen konzipiert ist. Mit einer Nenn-AC-Wirkleistung von 100 kW (100.000 W) deckt er die Anforderungen anspruchsvoller gewerblicher und industrieller Projekte ab. Die innovative Synergy-Technologie kombiniert drei Synergy Units mit einem zentralen Synergy Manager, um eine hocheffiziente Umwandlung der Gleichstromleistung in netzkonformen Wechselstrom zu gewährleisten.

Durch das modulare Design aus austauschbaren Komponenten wird die Wartung vereinfacht und die Verfügbarkeit der Anlage maximiert. Der SE100K unterstützt Netzspannungen von 380/220 V bzw. 400/230 V und ist dank seiner transformatorlosen Bauweise sowie des hohen Wirkungsgrads eine energieeffiziente Lösung für moderne Energiekonzepte.

Produktvorteile

• Hohe Leistungsdichte: Mit 100 kW Nennleistung und bis zu 150.000 W maximaler DC-Leistung (bezogen auf Modul-STC) ermöglicht der Wechselrichter die effiziente Nutzung großer Solarmodul-Strings.
• Modulares Synergy-Design: Das System besteht aus drei Synergy Units und einem Synergy Manager. Dies erlaubt eine flexible Installation und den einfachen Austausch einzelner Module bei Bedarf.
• Exzellenter Wirkungsgrad: Ein maximaler Wechselrichter-Wirkungsgrad von 98,3 % und ein europäischer gewichteter Wirkungsgrad von 98 % sorgen für maximale Energieausbeute über die gesamte Lebensdauer.
• Robuste Bauweise: Die Schutzart IP65 erlaubt den Einsatz sowohl innen als auch außen. Der Betrieb ist in einem weiten Temperaturbereich von −40 bis +60 °C möglich.
• Einfache Integration: Integrierte Kommunikationsschnittstellen (RS485, Ethernet) sowie optionales WLAN und Mobilfunk erleichtern die Anbindung an Überwachungssysteme. Die Inbetriebnahme erfolgt komfortabel über die SetApp-App.

Technische Daten

• Produktfamilie: SolarEdge Three Phase Inverter with Synergy Technology (SE100K)
• Nenn-AC-Wirkleistung: 100.000 W
• Maximale AC-Scheinleistung: 100.000 VA
• Maximaler Dauer-Ausgangsstrom (je Phase): 145 Aac
• Nenn-AC-Ausgangsspannung: 380/220 V oder 400/230 V (Linie zu Neutralleiter)
• Spannungsbereich Außenleiter: 304–437 V bzw. 320–478 V
• AC-Nennfrequenz: 50/60 Hz ±5 %
• Kirrfaktor (THD): ≤ 3 %
• Leistungsfaktorbereich: ±0,2 bis 1
• Maximaler Reststrom: 300 mA
• Maximale DC-Leistung (Modul STC): 150.000 W (Wechselrichter) / 50.000 W je Synergy Unit
• Maximale Eingangsspannung DC: 1000 Vdc
• Betriebsspannungsbereich DC: 680–1000 Vdc
• Maximaler Eingangsstrom: 3 × 48,25 Adc (ein Anschluss je Synergy Unit)
• Wirkungsgrad: Max. 98,3 % / Europäisch gewichtet: 98 %
• Nachtabschaltung (Eigenverbrauch): < 12 W
• Schutzart: IP65 (innen und außen)
• Betriebstemperaturbereich: −40 bis +60 °C
• Geräuschentwicklung: < 67 dBA
• Kühlung: Wechselbarer Lüfter
• Abmessungen (H × B × T):
• Synergy Unit: 558 × 328 × 273 mm
• Synergy Manager: 360 × 560 × 295 mm
• Gewicht:
• Synergy Unit: 32 kg
• Synergy Manager: 18 kg
• DC-Eingang: 12 MC4-Paare (Wechselrichter) bzw. 4 je Synergy Unit
• Kommunikation: 2 × RS485, Ethernet; WLAN und Mobilfunk optional
• Sicherheit: Integrierter Lichtbogenfehlerschutz (UL1699B); optionale Schnellabschaltung (Rapid Shutdown)
• Überspannungsschutz (SPD): Typ II integriert (DC/RS485); optional (AC)
• Zertifizierungen: IEC-62109-1/-2, VDE-AR-N-4105, EN 50549-1/-2, CEI-021, VDE 0126-1-1, CEI-016, AS-4777, IEC61000-6-2/-6-3 (Klasse A), RoHS
• Garantie: 12–20 Jahre (laut Herstellerangaben)

Kompatibilität

Der SolarEdge SE100K ist für den Betrieb in 380/400-V-Drehstromnetzen ausgelegt. Zu den einschlägigen Netzanschlussnormen zählen wie VDE-AR-N-4105, EN 50549-1/-2, CEI-021, VDE 0126-1-1, CEI-016 und AS-4777. Die technische Kompatibilität mit spezifischen Solarmodulen ergibt sich aus dem maximalen DC-Eingangsspannungsbereich von 680–1000 Vdc und der Unterstützung von bis zu 150.000 W DC-Leistung.

Häufige Fragen

Wie ist die Synergy-Technologie beim SE100K aufgebaut?

Der Wechselrichter besteht aus drei identischen Synergy Units und einem zentralen Synergy Manager. Diese Aufteilung ermöglicht eine modulare Leistungsbereitstellung und erleichtert Wartungsarbeiten, da einzelne Komponenten bei Bedarf ausgetauscht werden können.

Ist der SE100K für den Außenbereich geeignet?

Ja, das Gerät verfügt über die Schutzart IP65 und ist sowohl für die Innen- als auch für die Außenmontage zugelassen. Es ist für Betriebstemperaturen von −40 bis +60 °C ausgelegt.

Welche Kommunikationsmöglichkeiten bietet der Wechselrichter?

Standardmäßig sind zwei RS485-Schnittstellen und Ethernet integriert. Für eine kabellose Anbindung können optionales WLAN oder Mobilfunkmodule nachgerüstet werden. Die Inbetriebnahme und Konfiguration erfolgt über die SolarEdge SetApp.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der SolarEdge SE100K erfüllt die relevanten Sicherheitsnormen IEC-62109-1 und IEC-62109-2. Ein integrierter Lichtbogenfehlerschutz (UL1699B) erhöht die Systemsicherheit. Bei Fragen zur sicheren Installation oder zu optionalen Schutzmaßnahmen wie der Schnellabschaltung stehen wir Ihnen gerne zur Verfügung.
