S500-1G M4M RM2

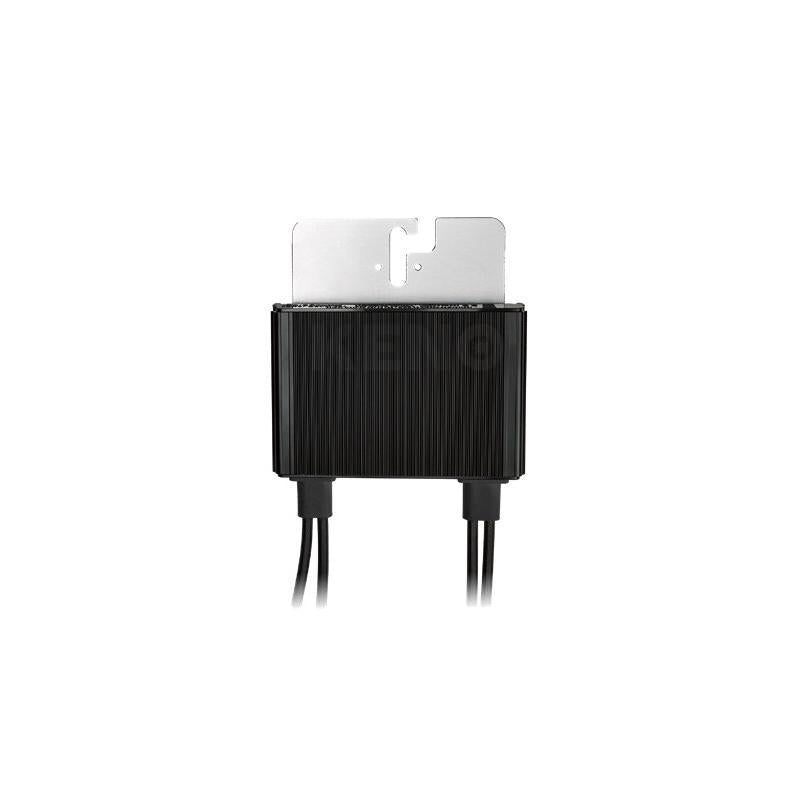

SolarEdge S500 Leistungsoptimierer für Hausdachanlagen

Der SolarEdge S500 ist ein Leistungsoptimierer der S-Serie, der speziell für den Einsatz mit SolarEdge-Wechselrichtern in Hausdachanlagen entwickelt wurde. Er ermöglicht eine PV-Leistungsoptimierung auf Modulebene und steigert so die Energieausbeute Ihrer Photovoltaikanlage. Das Gerät ist kompatibel mit bifazialen PV-Modulen und bietet erweiterte Sicherheit durch Spannungsreduzierung auf Modulebene.

Produktvorteile

• Hoher Wirkungsgrad: Der Optimierer erreicht einen maximalen Wirkungsgrad von 99,5 % und einen gewichteten Wirkungsgrad von 98,6 %, was eine effiziente Energieumwandlung sicherstellt.
• Erweiterte Sicherheit: Durch die Spannungsreduzierung auf Modulebene ist das Gerät konform mit den Anforderungen der VDE AR 2100-712. Es erkennt Abnormalitäten am PV-Stecker und beugt so möglichen Sicherheitsrisiken vor.
• Langlebigkeit: Das Gehäuse besteht aus UV-resistentem Material (UL94 V-0) und bietet einen Schutzgrad von IP68, wodurch es auch unter extremen Wetterbedingungen zuverlässig funktioniert.
• Garantie: Sie erhalten eine Garantie von 25 Jahren auf den Leistungsoptimierer.

Technische Daten

• DC-Nenneingangsleistung: 500 W (Die STC-Nennleistung des Moduls darf die Nenneingangsleistung nicht überschreiten; eine Modultoleranz bis +5 % ist zulässig).
• Absolute maximale Eingangsspannung (Voc): 60 Vdc.
• MPPT-Betriebsbereich: 8 – 60 Vdc.
• Maximaler Kurzschlussstrom (Isc): 15 Adc des angeschlossenen PV-Moduls.
• Ausgangsleistung im Betrieb: Maximaler Ausgangsstrom 15 Adc; maximale Ausgangsspannung 60 Vdc.
• Sicherheitsspannung im Standby: 1 ± 0,1 Vdc pro Leistungsoptimierer (bei getrenntem Wechselrichter oder ausgeschaltetem SolarEdge-Wechselrichter).
• Maximale Systemspannung: 1 000 Vdc.
• Abmessungen (B × H × T): 129 × 155 × 30 mm.
• Gewicht: 0,720 kg.
• Steckverbinder: Eingang und Ausgang verwenden MC4-Verbinder.
• Kabellängen: Eingangskabel 0,1 m; Ausgangskabel (+) 2,3 m / (-) 0,10 m.
• Betriebstemperaturbereich: -40 bis +85 °C (Bei einer Umgebungstemperatur von über +70 °C wird die Leistung der Optimierer reduziert).
• Relative Luftfeuchtigkeit: 0 – 100 %.
• Überspannungskategorie: II.

Kompatibilität

Der SolarEdge S500 ist direkt kompatibel mit folgenden Wechselrichtern für Hausdachanlagen:

• SolarEdge Home Wave Wechselrichter (einphasig)
• SolarEdge Home Kurzstrang-Wechselrichter (dreiphasig)
• Dreiphasige SolarEdge-Wechselrichter für 230/400-V-Netze
• Dreiphasige SolarEdge-Wechselrichter für 277/480-V-Netze

Das Gerät ist zudem mit bifazialen PV-Modulen kompatibel. Bitte beachten Sie, dass es bei Neuinstallationen nicht zulässig ist, Leistungsoptimierer der S-Serie und der P-Serie im selben Strang zu mischen.

Häufige Fragen

Welche Normen erfüllt der SolarEdge S500?

Der Optimierer erfüllt die EMV-Normen FCC Teil 15 Klasse B, IEC61000-6-2, IEC61000-6-3, CISPR11 und EN-55011. Für die Sicherheit gilt IEC62109-1 (Schutzklasse II) sowie UL1741. Zudem ist das Gerät RoHS-konform und erfüllt den Brandschutz nach VDE-AR-E 2100-712:2018-12.

Wie verhält sich der Optimierer bei hohen Temperaturen?

Der Betriebstemperaturbereich liegt zwischen -40 und +85 °C. Bei einer Umgebungstemperatur von über +70 °C wird die Leistung der Optimierer reduziert, um eine sichere Funktion zu gewährleisten.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der SolarEdge S500 bietet erweiterte Sicherheit für Installateure, Wartungspersonal und Einsatzkräfte durch die Spannungsreduzierung auf Modulebene. Das Gerät erkennt Abnormalitäten am PV-Stecker und beugt so möglichen Sicherheitsrisiken vor. Die maximale Systemspannung beträgt 1 000 Vdc, wobei die Sicherheitsspannung im Standby bei nur 1 ± 0,1 Vdc liegt.
