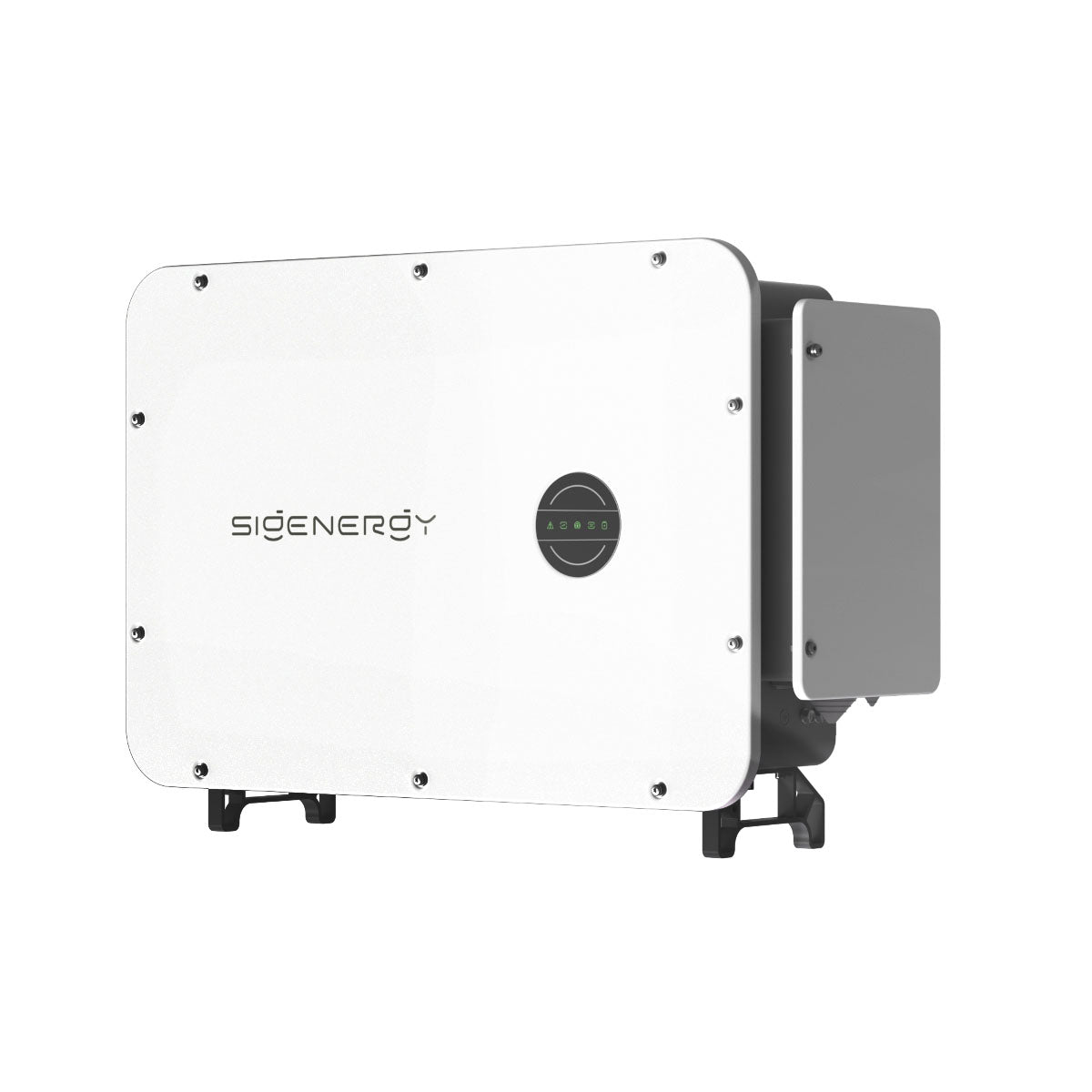

Sigenergy Sigen PV 110M1-HYA Hybrid-Wechselrichter mit AFCI-Schutz
Der Sigenergy Sigen PV 110M1-HYA ist ein leistungsstarker Hybrid-Wechselrichter, der speziell für die Kombination von Photovoltaik-Anlagen (PV) und Batteriespeichersystemen (BESS) entwickelt wurde. Als "battery-ready" Lösung ermöglicht er eine flexible Erweiterung Ihrer Energieinfrastruktur zu jedem Zeitpunkt. Mit einer Nennausgangsleistung von 110 kW und einem integrierten Energiemanagementsystem (EMS) bietet dieses Gerät die Grundlage für effiziente und sichere Energieversorgung in gewerblichen oder großtechnischen Anwendungen.
Produktvorteile
-
Hochleistungsfähig: Mit einer maximalen PV-Eingangsleistung von 220.000 Wp und einem Wirkungsgrad von bis zu 98,8 % (bei 480 Vac) wird eine optimale Ausnutzung der Solarenergie gewährleistet.
-
Branchenführende Sicherheit: Integrierter Arc Fault Circuit Interrupter (AFCI) mit einer Erkennungsreichweite von bis zu 500 m erhöht die Systemsicherheit erheblich. Zusätzlich sorgen DC-Verpolungsschutz, Isolationsüberwachung und Überspannungsschutz für einen zuverlässigen Betrieb.
-
Flexibles Batteriemanagement: Der Wechselrichter unterstützt den Parallelbetrieb von bis zu 100 Geräten ohne externen Datenlogger und ist kompatibel mit dem SigenStack BAT 12.0 Batteriemodul (Konfiguration von 4 bis 21 Modulen).
-
Robuste Bauweise: Die Schutzart IP66 und das Smart Air Cooling ermöglichen den Einsatz unter widrigen Umgebungsbedingungen, einschließlich eines Betriebstemperaturbereichs von -30 °C bis 60 °C.
-
Einfache Integration: Durch die Unterstützung von WLAN, Fast Ethernet, RS485 und optionalen Mobilfunkmodulen (Sigen CommMod) ist eine nahtlose Anbindung an Überwachungssysteme möglich.
Technische Daten
-
Modell: Sigen PV 110M1-HYA
-
Nennausgangsleistung (aktiv): 110.000 W (110 kW)
-
Max. Ausgangsscheinleistung: 121.000 VA
-
Max. Ausgangswirkleistung (cos φ=1): 121.000 W
-
Nennausgangsspannung: 380 / 400 / 480 V, 3W+(N)+PE
-
Nennnetzfrequenz: 50 / 60 Hz
-
Leistungsfaktor: 0,8 kapazitiv ~ 0,8 induktiv
-
Gesamtstrom-Oberschwingungsgehalt (THDi): < 2 %
-
Max. Wirkungsgrad: 98,6 % (@380/400 Vac); 98,8 % (@480 Vac)
-
Europäischer Wirkungsgrad: 98,4 % (@380/400 Vac); 98,6 % (@480 Vac)
-
Max. PV-Eingangsleistung: 220.000 Wp
-
Max. DC-Eingangsspannung: 1.100 V
-
Nenn-DC-Eingangsspannung: 600 V (@380/400 Vac); 720 V (@480 Vac)
-
Startspannung: 180 V
-
MPPT-Spannungsbereich: 160 ~ 1.000 V
-
Anzahl MPP-Tracker: 8 (2 PV-Strings pro MPPT)
-
Max. Eingangsstrom pro MPPT: 40 A
-
Max. Kurzschlussstrom pro MPPT: 60 A
-
Nennausgangsstrom (@400 Vac): 159,4 A (167,1 A @380 Vac; 132,4 A @480 Vac)
-
Max. Ausgangsstrom: 183,8 A (@380/400 Vac); 145,6 A (@480 Vac)
-
Max. Batterie-Ladeleistung: 121.000 W
-
Max. Batterie-Entladeleistung: 121.000 W
-
Max. Batterie-Betriebsstrom: 180 A
-
Kommunikation: WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G)
-
Schutzart: IP66
-
Kühlung: Smart Air Cooling
-
Betriebstemperaturbereich: -30 ~ 60 °C
-
Lagertemperaturbereich: -40 ~ 70 °C
-
Relative Luftfeuchte: 0 % ~ 100 %
-
Max. Betriebshöhe: 5.000 m (Derating ab 4.000 m)
-
Nachtstromverbrauch: < 4 W
-
PV-Anschluss: MC4 (max. 6 mm²)
-
AC-Anschluss: OT/DT-Klemme (max. 240 mm²)
-
Abmessungen (B × H × T): 999 × 668 × 340 mm
-
Gewicht: 78 kg
-
Normen: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2
-
Schutzfunktionen: DC-Verpolungsschutz, Isolationsüberwachung, Fehlerstromüberwachung, AC Überstrom-/Überspannungs-/Kurzschlussschutz, Typ-II DC/AC Überspannungsschutz, Anti-Islanding-Schutz, AFCI
Kompatibilität
Der Sigenergy Sigen PV 110M1-HYA ist direkt kompatibel mit dem Batteriemodul SigenStack BAT 12.0. Die Batteriekonfiguration kann aus 4 bis 21 Modulen bestehen (basierend auf der Serienangabe des Herstellers). Für eine genaue Bestätigung der produktspezifischen Modulanzahl wird die aktuelle Installationsanleitung empfohlen.
Des Weiteren unterstützt der Wechselrichter den Parallelbetrieb von bis zu 100 Geräten ohne die Notwendigkeit eines externen Datenloggers.
Häufige Fragen
Ist der Wechselrichter für den Einsatz in heißen Klimazonen geeignet?
Ja, der Sigenergy Sigen PV 110M1-HYA verfügt über einen Betriebstemperaturbereich von -30 °C bis 60 °C und ist durch die Schutzart IP66 sowie das Smart Air Cooling für den Außeneinsatz konzipiert.
Wie viele PV-Strings können angeschlossen werden?
Das Gerät verfügt über 8 MPP-Tracker, wobei pro MPPT 2 PV-Strings angeschlossen werden können. Die maximale PV-Eingangsleistung beträgt 220.000 Wp.
Bedarf es eines externen Datenloggers für den Parallelbetrieb?
Nein, der Wechselrichter unterstützt den Parallelbetrieb von bis zu 100 Geräten ohne externen Datenlogger.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der Sigenergy Sigen PV 110M1-HYA erfüllt die Sicherheitsnormen IEC/EN 62109-1 und IEC/EN 62109-2. Er ist mit umfangreichen Schutzfunktionen ausgestattet, darunter ein branchenführender AFCI-Schutz (Arc Fault Circuit Interrupter) mit einer Erkennungsreichweite von bis zu 500 m, um Lichtbogenfehler frühzeitig zu erkennen und zu unterbrechen. Weitere Sicherheitsfeatures umfassen DC-Verpolungsschutz, Isolationsüberwachung und Überspannungsschutz.
