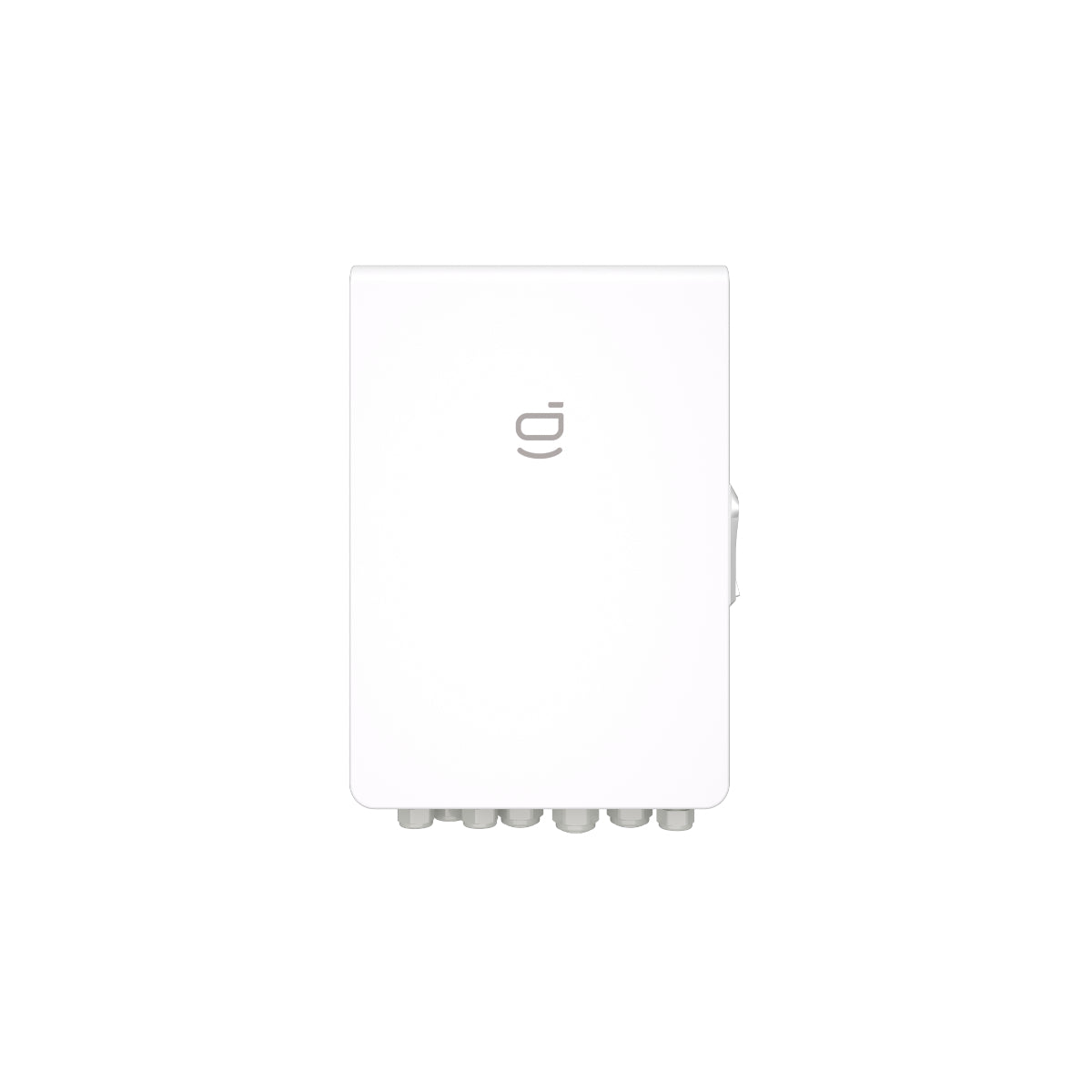

Sigen PV 100M1-HYB Hybrid-Wechselrichter mit 100 kW Nennleistung
Der Sigen PV 100M1-HYB ist ein leistungsstarker Hybrid-Wechselrichter von Sigenergy Technology Co., Ltd., der speziell für die Kombination von Photovoltaik-Anlagen mit Batteriespeichern konzipiert ist. Mit einer Nennausgangsleistung von 100 kW und einem maximalen Wirkungsgrad von bis zu 98,3 % bietet dieses Gerät eine hocheffiziente Umwandlung von Solarstrom in nutzbare Wechselspannung. Die DC-Kopplung ermöglicht eine direkte Anbindung an Batteriemodule wie das SigenStack BAT 12.0, wodurch Energie flexibel gespeichert und bei Bedarf abgerufen werden kann.
Produktvorteile
-
Hohe Effizienz: Der Wechselrichter erreicht einen maximalen Wirkungsgrad von 98,3 %, was eine optimale Ausnutzung der erzeugten Solarenergie sicherstellt.
-
Flexible PV-Anbindung: Acht MPPT-Tracker mit jeweils zwei PV-Strings pro Tracker ermöglichen eine detaillierte und effiziente Ertragsüberwachung sowie die Anbindung von bis zu 200.000 Wp an Photovoltaik-Leistung.
-
Zuverlässige Notstromversorgung: Der integrierte Backup-Ausgang schaltet bei Netzausfall mit einer Umschaltzeit von 0 ms um und stellt für kritische Lasten bis zu 150.000 W Spitzenleistung für 10 Sekunden bereit.
-
Skalierbarkeit: Durch den Multi-Unit-Parallelbetrieb über das Energy Gateway ist eine flexible Erweiterung der Anlage von der kW- in die MW-Klasse möglich.
-
Robustes Design: Mit der Schutzart IP66 und einem Betriebstemperaturbereich von -30 bis 60 °C ist der Wechselrichter für den Einsatz unter verschiedenen klimatischen Bedingungen geeignet.
Technische Daten
-
Modell: Sigen PV 100M1-HYB (Sigen Hybrid Inverter 100.0 kW)
-
Nennausgangsleistung (aktiv): 100.000 W
-
Max. Ausgangsscheinleistung: 110.000 VA
-
Max. PV-Eingangsleistung: 200.000 Wp
-
Max. DC-Eingangsspannung: 1.100 V
-
Nenn-DC-Eingangsspannung: 600 V (@380/400 Vac), 720 V (@480 Vac)
-
MPP-Spannungsbereich: 160 ~ 1.000 V
-
Anzahl MPP-Tracker: 8
-
PV-Strings pro MPPT: 2
-
Max. Eingangsstrom pro MPPT: 40 A
-
Max. Kurzschlussstrom pro MPPT: 60 A
-
Startspannung: 180 V
-
Max. Batterie-Ladeleistung: 110.000 W
-
Max. Batterie-Entladeleistung: 110.000 W
-
Max. Batterie-Betriebsstrom: 180 A
-
Nennausgangsspannung: 380/400/480 V, 3W+N+PE
-
Nennnetzfrequenz: 50/60 Hz
-
Leistungsfaktor: 0,8 kapazitiv ~ 0,8 induktiv
-
Gesamtklirrfaktor (THDi): < 3 %
-
Backup-Ausgang Nennleistung: 100.000 W / 110.000 VA
-
Backup-Spitzenleistung: 150.000 W (für 10 s)
-
Umschaltzeit Backup: 0 ms
-
Max. Wirkungsgrad: 98,3 %
-
Kühlung: Smart Air Cooling
-
Schutzart: IP66
-
Betriebstemperaturbereich: -30 ~ 60 °C (Lagerung: -40 ~ 70 °C)
-
Max. Betriebshöhe: 5.000 m (Derating ab 4.000 m)
-
Gewicht: 110 kg
-
Abmessungen (B × H × T): 1.110 × 668 × 348 mm
-
Kommunikation: WLAN, Fast Ethernet, RS485, Sigen CommMod (4G/3G/2G)
-
Sicherheit: AFCI (Lichtbogen-Fehlerstrom-Schutz), Überspannungsschutz Typ II DC/AC
-
Überlastfähigkeit: 150 % für 10 s
-
Zertifizierungen: IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1, IEC/EN 61000-6-2
Kompatibilität
Der Sigen PV 100M1-HYB ist direkt kompatibel mit dem Batteriemodul SigenStack BAT 12.0. Als kompatible Batterie-Controller werden das SigenStack BC M2-0.5C-BST und das SigenStack BC M2-1C-BST unterstützt.
Die Batteriekonfiguration kann aus 4 bis 21 Modulen des Typs SigenStack BAT 12.0 bestehen. Die genaue Auslegung der Modulanzahl sollte im Rahmen der individuellen Systemplanung erfolgen.
Häufige Fragen
Wie hoch ist die maximale PV-Eingangsleistung des Wechselrichters?
Der Sigen PV 100M1-HYB unterstützt eine maximale PV-Eingangsleistung von bis zu 200.000 Wp.
Ist ein Notbetrieb bei Stromausfall möglich?
Ja, der Wechselrichter verfügt über einen Backup-Ausgang mit einer Nennleistung von 100 kW und einer Spitzenleistung von 150 kW für kurze Lastspitzen. Die Umschaltzeit beträgt 0 ms.
Welche Kommunikationsmöglichkeiten bietet das Gerät?
Für die Überwachung und Steuerung stehen Schnittstellen für WLAN, Fast Ethernet, RS485 sowie das Sigen CommMod (unterstützt 4G/3G/2G) zur Verfügung.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der Wechselrichter entspricht den Normen IEC/EN 62109-1, IEC/EN 62109-2, IEC/EN 61000-6-1 und IEC/EN 61000-6-2. Er ist mit einem AFCI (Lichtbogen-Fehlerstrom-Schutz) sowie einem Überspannungsschutz Typ II für DC- und AC-Seiten ausgestattet.
