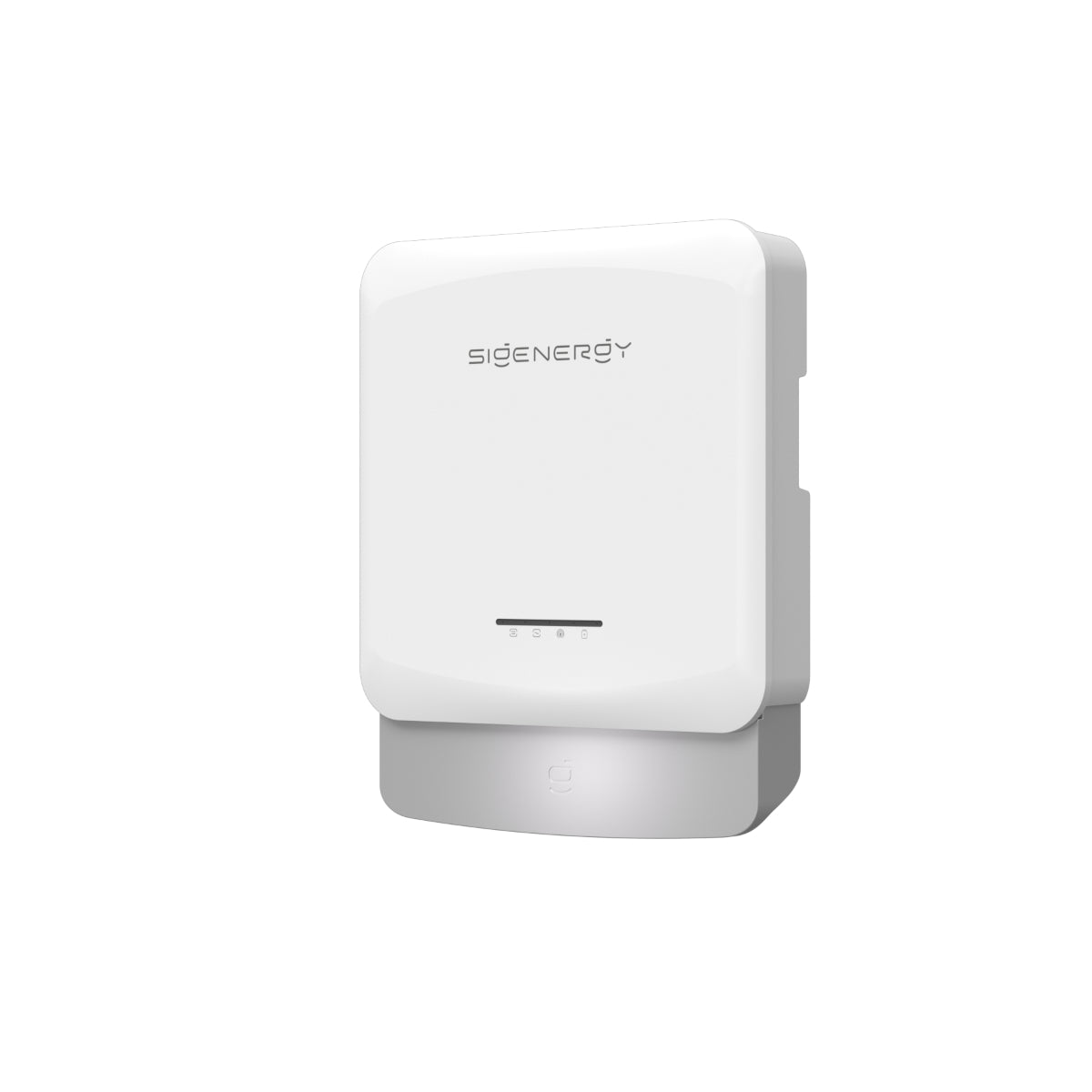

Sigen Hybrid 10.0 TP2 — Dreiphasiger Hybrid-Wechselrichter mit Backup-Funktion
Der Sigenergy Sigen Hybrid 10.0 TP2 ist ein leistungsstarker, dreiphasiger Hybrid-Wechselrichter, der speziell für die Kombination von Photovoltaik und Batteriespeicherung entwickelt wurde. Mit einer Nennausgangsleistung von 10 kW und der Fähigkeit, eine maximale PV-Leistung von bis zu 20.000 W zu verarbeiten, bietet dieses Gerät hohe Flexibilität bei der Dimensionierung Ihrer Solaranlage. Die integrierte Backup-Funktion mit einer Umschaltzeit von 0 ms ermöglicht eine unterbrechungsfreie Stromversorgung für kritische Verbraucher im Notfall.
Produktvorteile
-
Hochwertige Energieumwandlung: Mit einem maximalen Wirkungsgrad von 99,0 % und einem Euro-Wirkungsgrad von 98,5 % sorgt der Wechselrichter für eine effiziente Nutzung Ihrer Solarenergie.
-
Flexible PV-Anbindung: Zwei MPP-Tracker ermöglichen die Anbindung von bis zu zwei PV-Strings pro MPPT (insgesamt bis zu vier Strings), was die Auslegung der Modulstrings optimiert. Der breite MPPT-Spannungsbereich von 160 bis 1000 V passt sich verschiedenen Modulkonfigurationen an.
-
Unterbrechungsfreie Backup-Versorgung: Das Gerät unterstützt eine Spitzenlast von 20.000 W für 10 Sekunden und schaltet bei Netzausfall innerhalb von 0 ms um, um die Stromversorgung aufrechtzuerhalten.
-
Robuste Bauweise: Die Schutzart IP66 und das lüfterlose Design (natürliche Konvektion) machen den Wechselrichter unempfindlich gegen Staub und Feuchtigkeit sowie geräusarm (28 dB). Er kann in einem weiten Temperaturbereich von -30 °C bis 60 °C betrieben werden.
-
Umfangreiche Sicherheit: Integrierte Schutzfunktionen wie DC-Verpolungsschutz, Isolationsüberwachung, AFCI (Lichtbogenfehlerschutz) und Überspannungsschutz Typ II sorgen für einen sicheren Betrieb.
Technische Daten
-
Modell: Sigen Hybrid 10.0 TP2
-
Produkttyp: Dreiphasiger Hybrid-Wechselrichter (Three Phase)
-
Hersteller: Sigenergy Technology Co., Ltd.
-
Nennausgangsleistung (AC): 10.000 W
-
Max. Ausgangsscheinleistung: 11.000 VA
-
Max. PV-Leistung (DC): 20.000 W
-
MPPT-Spannungsbereich: 160 ~ 1.000 V
-
Anzahl MPP-Tracker: 2
-
PV-Strings je MPPT: 1 oder 2
-
Max. Eingangsstrom je MPPT: 16 A / 32 A (abhängig von Konfiguration)
-
Max. Kurzschlussstrom je MPPT: 22 A / 44 A
-
Max. DC-Eingangsspannung: 1.100 V
-
Nenn-DC-Eingangsspannung: 600 V
-
Startspannung: 180 V
-
Nennausgangsspannung: 220/380 V, 230/400 V oder 240/415 V (3W/N+PE)
-
Netzfrequenz: 50 / 60 Hz
-
Nennausgangsstrom: 15,2 A
-
Max. Ausgangsstrom: 16,7 A
-
Leistungsfaktor: 0,8 kapazitiv ~ 0,8 induktiv
-
THDi (Total Harmonic Distortion Current): < 3 %
-
THDv (Total Harmonic Distortion Voltage): < 3 %
-
Backup-Spitzenausgangsleistung: 20.000 W (für 10 Sekunden)
-
Umschaltzeit Backup: 0 ms
-
Batteriespannungsbereich: 600 ~ 900 V
-
Kompatible Batteriemodule: SigenStor BAT series (1 ~ 6 Module je Controller SigenStor BC)
-
Max. Wirkungsgrad: 99,0 %
-
Euro-Wirkungsgrad: 98,5 %
-
Kommunikationsschnittstellen: WLAN, Fast Ethernet, RS485, Sigen CommMod (4G/3G/2G)
-
Schutzart: IP66
-
Kühlung: Natürliche Konvektion (lüfterlos)
-
Abmessungen (B x H x T): 477 x 568 x 99 mm
-
Gewicht: 19,5 kg
-
Betriebstemperatur: -30 ~ 60 °C
-
Lagertemperatur: -40 ~ 70 °C
-
Relative Luftfeuchtigkeit: 0 % ~ 100 %
-
Max. Betriebshöhe: 4.000 m
-
Nachtverbrauch: 3 W
-
Geräuschentwicklung: 28 dB
Kompatibilität
Der Wechselrichter ist für den Betrieb mit Batteriemodulen der Serie SigenStor BAT ausgelegt. Pro Controller (SigenStor BC) können 1 bis 6 Module angeschlossen werden.
Hinweis zur Backup-Funktion: Die unterbrechungsfreie Umschaltung mit 0 ms Umschaltzeit erfordert den gemeinsamen Betrieb mit dem Sigen Energy Gateway und einem Sigen Battery-Speichersystem.
Häufige Fragen
Ist der Wechselrichter für die Wandmontage geeignet?
Ja, das Gerät ist für die Wandmontage konzipiert und verfügt über eine robuste Bauweise mit IP66-Schutzart, die auch den Einsatz im Außenbereich ermöglicht.
Wie viele PV-Strings können angeschlossen werden?
Dank der zwei MPP-Tracker können pro MPPT 1 oder 2 PV-Strings angeschlossen werden. Insgesamt sind somit bis zu vier Strings möglich, was eine flexible Auslegung der PV-Anlage erlaubt.
Welche Schutzfunktionen sind integriert?
Zu den Sicherheitsfeatures gehören DC-Verpolungsschutz, Isolationsüberwachung, Fehlerstromüberwachung, AFCI (Lichtbogenfehlerschutz), AC-Überstrom-/Überspannungs-/Kurzschlussschutz, Überspannungsschutz Typ II für DC/AC sowie Inselnetzerkennung.
