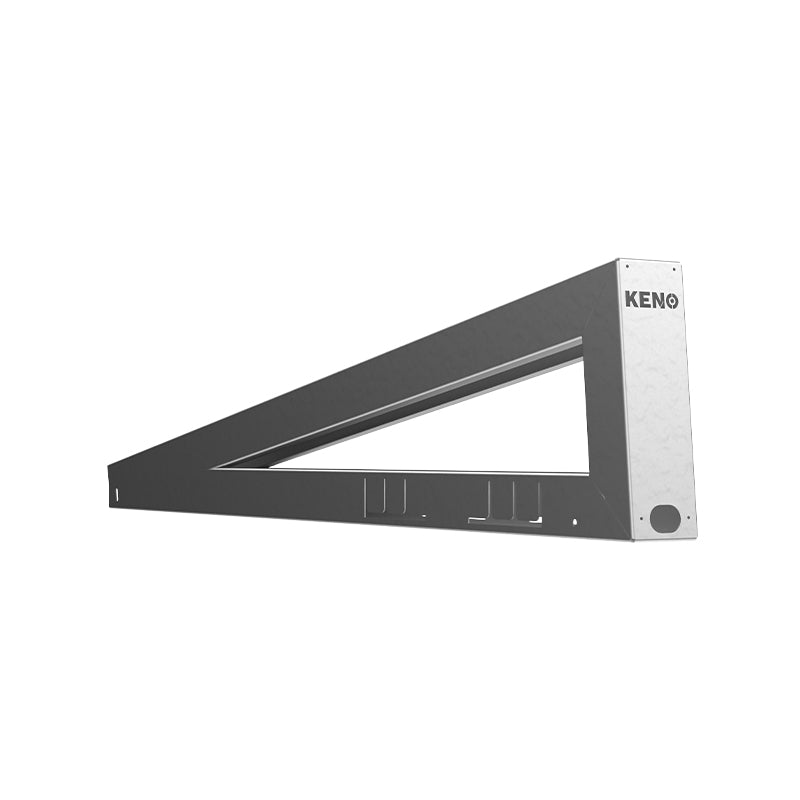

Stahldreieck KENO MAX mit 10° Neigungswinkel für ballastierte Flachdächer
Das Stahldreieck KENO MAX (Modell K-98-01-10) ist eine zentrale Komponente der Unterkonstruktion für die Montage von Photovoltaikmodulen auf Flachdächern. Es ermöglicht die feste Auslegung eines Neigungswinkels von 10° und bildet das Fundament für ballastierte Montagesysteme, bei denen auf Dachdurchdringungen verzichtet wird.
Produktvorteile
-
Korrosionsbeständigkeit: Die Konstruktion besteht aus Stahl mit einer Zink-Magnesium-Beschichtung, die eine hohe Widerstandsfähigkeit gegen Witterungseinflüsse bietet.
-
Flexible Modulbefestigung: Das Dreieck ist speziell für die Klemmung an der längeren sowie der kürzeren Seite des Modulrahmens ausgelegt, was eine flexible Integration verschiedener Modultypen erlaubt.
-
Ballastierte Montage: Ideal für Systeme ohne Dachdurchdringung. Durch den Einsatz von Windleitblechen kann die erforderliche Ballastmasse auf dem Dach reduziert werden.
-
Langlebigkeit: Das KENO MAX Konstruktionssystem bietet eine Produktgarantie von 10 Jahren, die sich nach Registrierung um weitere 5 Jahre verlängert.
Technische Daten
-
Produkttyp: Stahldreieck (Stahl-Montagedreieck) KENO MAX
-
Modellnummer: K-98-01-10
-
Neigungswinkel: 10°
-
Material: Stahl mit Zink-Magnesium-Beschichtung
-
Profilquerschnitt: 75 × 60 × 1,5 mm
-
Befestigungsmethode: Klemmung an der längeren und kürzeren Modulrahmenseite
-
Anwendungsbereich: Ballastierte Flachdach-Konstruktionen (K-BL-PT01 / K-BL-PT02) mit horizontaler Anordnung der Module
-
Gewährleistung: 10+5 Jahre Produktgarantie auf das Konstruktionssystem (nach Ausfüllen des Verlängerungsformulars)
Kompatibilität
Das Stahldreieck K-98-01-10 ist direkt kompatibel mit und Bestandteil der ballastierten Flachdach-Konstruktionssysteme KENO MAX K-BL-PT01 und KENO MAX K-BL-PT02. Es dient als tragendes Element in diesen Systemen, um die Module im gewünschten Winkel zu positionieren.
Häufige Fragen
Ist das Dreieck für andere Neigungswinkel geeignet?
Das vorliegende Modell K-98-01-10 ist fest auf einen Neigungswinkel von 10° ausgelegt. Für andere Winkel stehen in der KENO MAX Serie weitere spezifische Dreiecke zur Verfügung.
Wie wird das Modul am Dreieck befestigt?
Die Befestigung erfolgt durch Klemmen an den Modulrahmen. Das Design des Stahldreiecks erlaubt die Montage sowohl an der längeren als auch an der kürzeren Seite des Rahmens.
Brauche ich zusätzliche Ballastierung?
Ja, das System ist für ballastierte Flachdächer konzipiert. Die Stabilität wird durch Gewichte auf dem Dach erreicht. Der Einsatz von Windleitblechen (Wiatrownica) kann dabei helfen, die Masse der Ballastierung zu reduzieren.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Bei der Montage ballastierter Systeme sind die lokalen statischen Anforderungen und Windlastvorschriften zu beachten. Die Verwendung von Windleitblechen kann die erforderliche Ballastmasse beeinflussen; bitte konsultieren Sie hierfür die technischen Unterlagen des Gesamtsystems.
