Kenostyle Hochwinkelverbinder für Montageprofile (K-23)

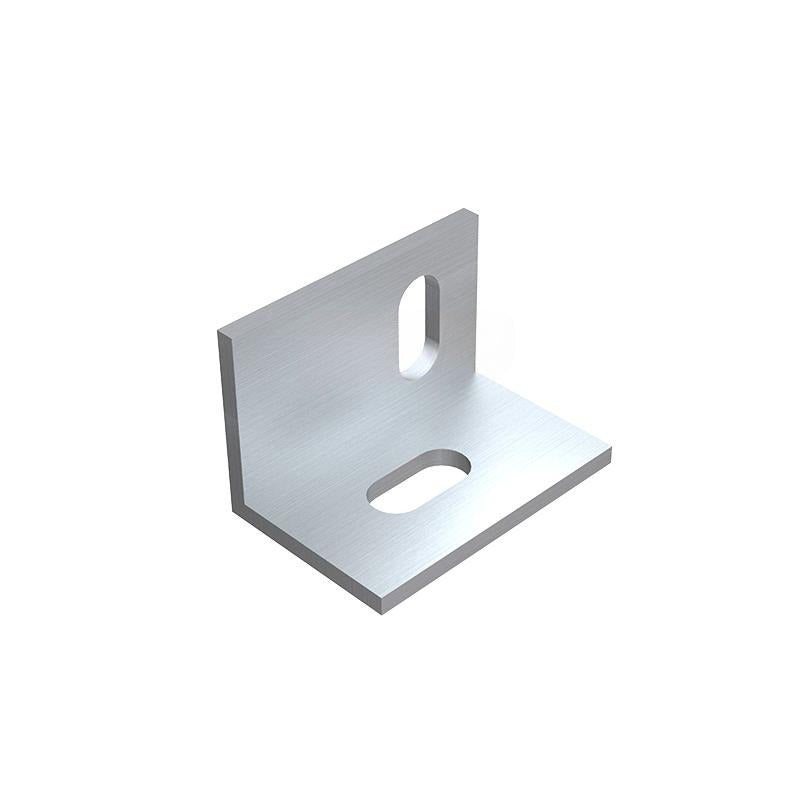

Der KENO Hochwinkelverbinder (Modell K-23) ist ein speziell entwickeltes Verbindungselement aus der KENO-Montageserie, das den sicheren und präzisen Anschluss von Montageprofilen unter einem Winkel von 90° ermöglicht. Als zentrales Bauteil für die Unterkonstruktion von Photovoltaikanlagen sorgt dieser Verbinder für eine stabile und korrekte Ausrichtung der Profile.
Produktvorteile
-
Präzise Winkelverbindung: Ermöglicht die feste Verbindung von Montageprofilen im rechten Winkel, was eine exakte Planung der Modulträgerstruktur erlaubt.
-
Flexibilität durch Justage: Zwei rechteckige Regulieröffnungen (23 × 11 mm) erlauben feine Anpassungen während der Montage, um Toleranzen auszugleichen.
-
Einfache Handhabung: Die bohnenförmigen („Bean“-Typ) Montageöffnungen vereinfachen das Einsetzen und Sichern der Verbindungsschrauben.
-
Langlebiges Material: Gefertigt aus Aluminium, ist der Verbinder leicht, korrosionsbeständig und für den Dauereinsatz im Außenbereich geeignet.
Technische Daten
-
Produkttyp: Hochwinkel-/Winkelverbinder (K-23)
-
Material: Aluminium
-
Gesamthöhe: 40 mm
-
Gesamtbreite: 40 mm
-
Länge: 60 mm
-
Montageöffnung: Typ „Bean“ (langloch-/bohnenförmig)
-
Regulieröffnungen: Zwei Öffnungen mit den Abmessungen 23 × 11 mm
-
Einsatzzweck: Verbindung von Montageprofilen unter 90° Winkel
Kompatibilität
Der KENO Hochwinkelverbinder K-23 ist Teil der KENO-Montagesysteme und dient primär der Verbindung von kompatiblen KENO-Montageprofilen. Für eine sichere Integration in Ihre spezifische Unterkonstruktion empfehlen wir die Prüfung der Profildimensionen mit den technischen Daten des Verbinders.
Häufige Fragen
Unter welchem Winkel verbindet dieser Verbinder die Profile?
Der K-23 Hochwinkelverbinder ist speziell dafür ausgelegt, Montageprofile unter einem Winkel von 90° miteinander zu verbinden.
Welches Material wird für den Verbinder verwendet?
Das Bauteil besteht aus Aluminium, was eine gute Kombination aus Festigkeit und geringem Gewicht bei gleichzeitiger Witterungsbeständigkeit bietet.
Bietet der Verbinder Möglichkeiten zur Feinjustage?
Ja, das Design beinhaltet zwei rechteckige Regulieröffnungen (23 × 11 mm), die es ermöglichen, den Verbinder während der Montage präzise auszurichten.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Bei der Montage von Unterkonstruktionen sind stets die lokalen Bauvorschriften und die technischen Richtlinien des Herstellers zu beachten. Stellen Sie sicher, dass alle Verbindungselemente korrekt angezogen sind, um die statische Sicherheit der gesamten PV-Anlage zu gewährleisten.
