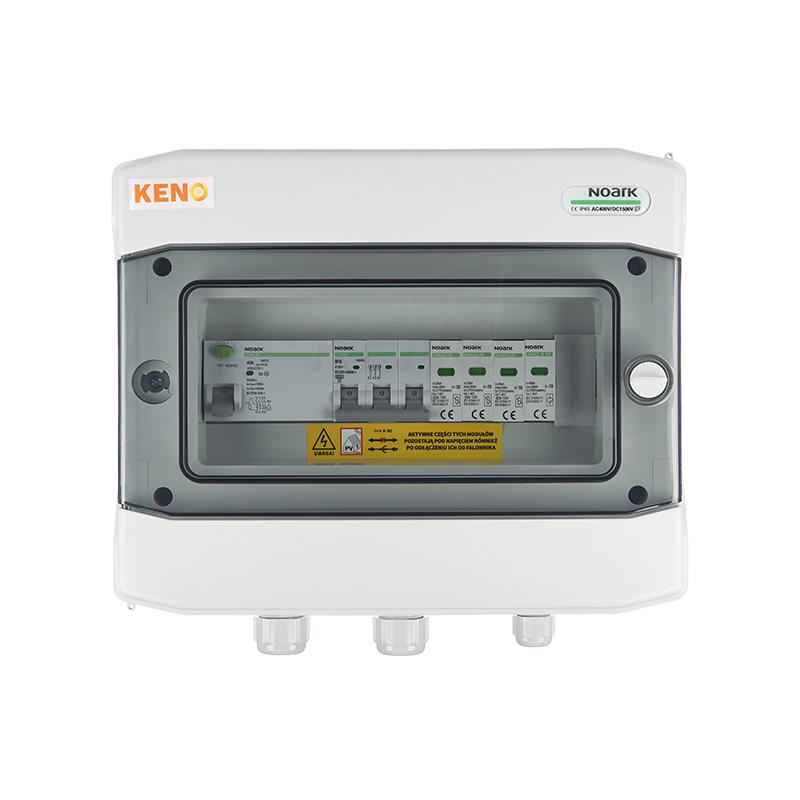

SH-268 AC Anschlussfertige AC-Verteilerbox

SH-268 AC Anschlussfertige AC-Verteilerbox mit Überspannungsableiter und FI-Schutzschalter

Die SH-268 AC ist eine anschlussfertige AC-Kombinierbox, die speziell für den Einsatz in Photovoltaik-Anlagen bis ca. 8 kW Wechselrichterleistung konzipiert wurde. Sie vereint alle notwendigen Schutz- und Schaltkomponenten in einem Gehäuse und ermöglicht so eine sichere und normgerechte Einspeisung des Wechselstroms ins öffentliche Netz. Durch die vorinstallierten Komponenten entfällt aufwendige Schaltschrankmontage vor Ort.

Produktvorteile

• Komplette AC-Sicherung: Integrierter Leitungsschutzschalter (16 A, 3-phasig) und Fehlerstromschutzschalter (RCD Typ A, 40 A / 300 mA) schützen die Anlage effektiv vor Überlastung und Erdschlüssen.
• Überspannungsschutz: Der eingebaute Überspannungsableiter vom Typ 2 (Noark T2) schützt die Elektronik vor transienten Spannungen, die durch Blitzeinschläge oder Schaltvorgänge entstehen können.
• Witterungsbeständig: Mit der Schutzart IP65 ist das Gehäuse sowohl für den Inneneinbau als auch für die Montage im Außenbereich geeignet und schützt zuverlässig vor Staub und Wasserstrahlen.
• Normgerechte Konformität: Die Schaltanlage entspricht den IEC-Normen 61439-1 und 61439-2 und ist CE-kenngezeichnet, was die Einhaltung europäischer Sicherheitsstandards bestätigt.
• Langlebige Qualität: KENO bietet eine Standardgarantie von 5 Jahren auf die gesamte Schaltanlage, da alle Komponenten in eigenen Produktionslinien gefertigt werden.

Technische Daten

• Produkttyp: AC-Anschluss-/Kombinierbox mit AC-Überspannungsableiter Typ 2
• Einsatzbereich: Für 3-phasige Installationen bis ca. 8 kW Wechselrichterleistung
• Leitungsschutzschalter (Überstrom): 1x Noark B 16 A, 3-phasig
• Fehlerstromschutzschalter (RCD): Typ A, Nennstrom 40 A, Auslösestrom 300 mA
• Überspannungsableiter: Typ 2 (Noark T2)
• Schutzart: IP65 (Standard-Serie)
• Konformität: IEC 61439-1 / 61439-2, CE-Kennzeichnung, zertifiziert für 400 V AC
• Gewährleistung: 5 Jahre auf die gesamte Schaltanlage

Kompatibilität

Die SH-268 AC ist als Kombinationsbox für Wechselrichter mit einer Leistung bis ca. 8 kW ausgelegt. Sie dient der sicheren Verbindung des Wechselrichterausgangs mit dem öffentlichen Netz oder einem Hauptverteilungsschrank. Bitte prüfen Sie vorab, ob die Nennströme und Spannungen Ihrer Wechselrichterkomponenten mit den technischen Daten der Box (16 A / 400 V AC) übereinstimmen.

Häufige Fragen

Ist die Box für den Außenbereich geeignet?

Ja, dank der Schutzart IP65 ist das Gehäuse der SH-268 AC so konstruiert, dass es vor dem Eindringen von Staub und Wasserstrahlen geschützt ist. Sie kann somit sowohl in geschlossenen Räumen als auch im Freien installiert werden.

Welche Normen erfüllt die Schaltanlage?

Die Combiner Box entspricht den internationalen Normen IEC 61439-1 und IEC 61439-2. Sie trägt die CE-Kennzeichnung und ist für den Betrieb an 400 V AC Netzen zertifiziert.

Wer fertigt das Produkt?

Die SH-268 AC wird von KENO Sp. z o.o. hergestellt. Das Unternehmen fertigt seine Schaltanlagen und Combiner Boxes auf eigenen Produktionslinien in Gliwice, Polen.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Bei der Installation und Inbetriebnahme sind die lokalen elektrischen Vorschriften sowie die Richtlinien des Wechselrichterherstellers zu beachten. Die Schaltanlage darf nur von einem Fachmann angeschlossen werden.
