Zuverlässige Anschlusstechnik für PV-Anlagen mit integriertem Überspannungsschutz

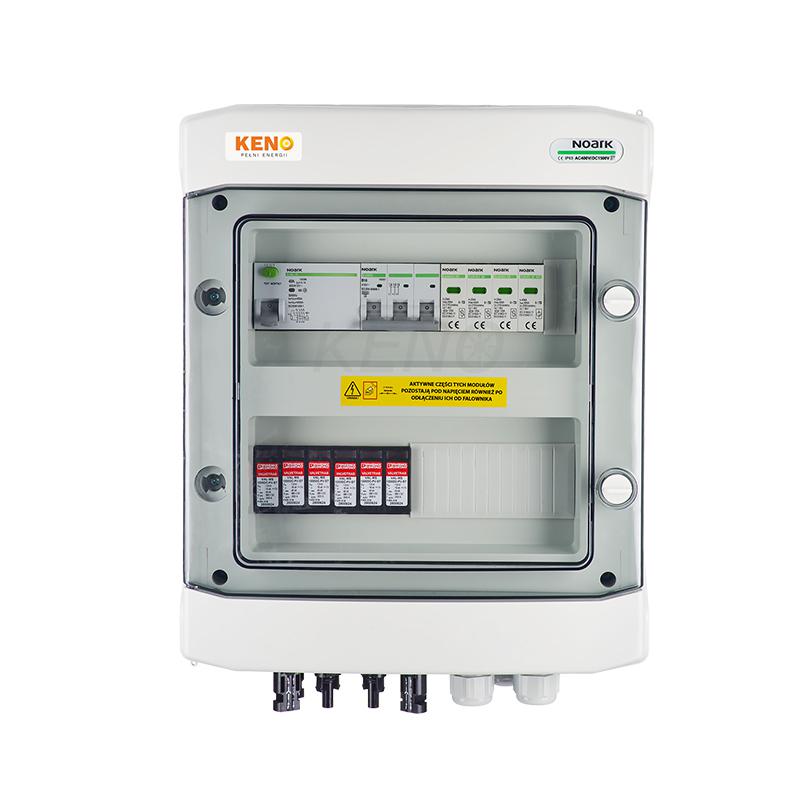

Die SH-183 DCAC Anschluss- und Verteilerbox kombiniert in einem kompakten Gehäuse sowohl die DC- als auch die AC-Verteilung mit integriertem Überspannungsschutz, optimiert für den Einsatz in Photovoltaiksystenen mit zwei PV-Strängen und zwei MPP-Trackern. Das Gerät sorgt für einen sicheren Anschluss zwischen PV-Modulen, Wechselrichter und Netzanschluss und gewährleistet dabei den Schutz vor Überspannungen auf DC- und AC-Seite in anspruchsvollen Installationen.
Technische Highlights
- Integrierter DC-Überspannungsableiter Typ 2 (geeignet für bis zu 1000 V DC) – wichtiger Schutz gegen Überspannungen durch Blitz oder Netzstörungen.
- Unterstützt zwei PV-Stränge zur flexiblen Einbindung von bis zu zwei MPP-Trackern und unterschiedlichen Modulausrichtungen.
- AC-Überspannungsableiter Typ 2 sowie integriertem RCD 100 mA Typ A für optimalen Personenschutz auf der AC-Seite.
- Lastauslegung: 10 A pro Phase (3-polig) – geeignet für gängige Installationsgrößen im privaten und gewerblichen Bereich.
- Kompakte Bauweise: 201 mm Höhe, 128 mm Breite, 120 mm Tiefe – einfach zu montieren und platzsparend.
Vorteile & Anwendungsbereiche
Diese vormontierte Anschlussbox vereinfacht die Planung, erhöht die Zuverlässigkeit der PV-Anlage und minimiert Installations- sowie Fehlerquellen. Sie ist prädestiniert für Anlagen mit zwei PV-Strängen und ist dank der Doppel-MPPT-Fähigkeit besonders flexibel bei Verschattungs- oder Ausrichtungsunterschieden der Module einsetzbar. Die Schutzkomponenten garantieren höchste Sicherheit für Anlagenbetreiber und Installateure, unabhängig von der Dachform.
Montage & Integration
Durch die kompakte Größe ist die Anschlussbox auch bei beengten Platzverhältnissen schnell und einfach zu installieren – das vormontierte Konzept minimiert den Zeitaufwand vor Ort. Die Einbindung sowohl auf DC- als auch AC-Seite ist für alle marktüblichen Wechselrichter mit passender Auslegung möglich. Bitte beachten Sie die technischen Hinweise und Anschlussvorgaben des Wechselrichterherstellers.
Produktsicherheit & Herstellerangaben
-
Hersteller: KENO GmbH
-
Herstelleranschrift: Kesselstrasse 3, 40221 Düsseldorf, Deutschland
-
Elektronische Kontaktadresse des Herstellers: buero@keno-energie.de
-
EU-Importeur / verantwortlicher Wirtschaftsakteur: KENO Sp. z o. o., ul. Daszyńskiego 609, 44-151 Gliwice, Polen, Telefon: +48782910013, E-Mail: prawny@keno-energy.com
-
Produktkennung: SH-183 DCAC
Sicherheits- und Warnhinweise
Dieses Produkt ist für den Einsatz in Photovoltaik- und Energiesystemen vorgesehen. Installation, Anschluss, Inbetriebnahme, Wartung und Prüfung dürfen nur durch qualifiziertes Fachpersonal unter Einhaltung der geltenden Normen, Netzanschlussbedingungen und Herstellerangaben erfolgen.
Vor Installation und Verwendung sind das offizielle Datenblatt, die Montage- und Betriebsanleitung sowie alle Sicherheits- und Warnhinweise des Herstellers zu beachten.
Elektrische Komponenten dürfen nicht geöffnet, verändert oder unsachgemäß installiert werden. Bei Beschädigungen, sichtbaren Mängeln oder Unsicherheiten zur Kompatibilität darf das Produkt nicht in Betrieb genommen werden.
Weitere sicherheitsrelevante Informationen finden Sie in den auf der Produktseite bereitgestellten Herstellerunterlagen, insbesondere im Datenblatt, in der Montageanleitung und in verfügbaren Sicherheits- oder Zertifikatsdokumenten.
FAQ
Für welche PV-Konfigurationen eignet sich die SH-183 DCAC Anschlussbox?
Die Anschlussbox ist speziell für PV-Anlagen mit zwei PV-Strängen und zwei MPP-Trackern ausgelegt. Sie unterstützt flexible Modulanordnungen und eignet sich für verschiedene Dachgeometrien im privaten und gewerblichen Bereich.
Kann die Box an jede Wechselrichtermarke angeschlossen werden?
Die Anschlussbox kann mit allen marktüblichen Wechselrichtern verwendet werden, sofern diese für zwei MPP-Tracker und die jeweiligen Strom-/Spannungswerte vorgesehen sind. Bitte prüfen Sie die Kompatibilität anhand der Herstellervorgaben.
Welchen Schutz bietet der integrierte Überspannungsableiter?
Der Überspannungsschutz Typ 2 auf DC- wie auch AC-Seite schützt die PV-Anlage vor Schäden durch Blitzeinschläge oder Überspannungen aus dem Stromnetz. Dies erhöht die Ausfallsicherheit und Lebensdauer der Anlage nachweislich.
Warum ist ein RCD Typ A integriert?
Der Fehlerstromschutzschalter (RCD) Typ A gewährleistet zusätzlichen Personenschutz bei AC-Kontaktfehlern und entspricht den aktuellen Sicherheitsanforderungen an PV-Anlagen.
Kann die Anschlussbox auch bei Modernisierung bestehender Anlagen eingesetzt werden?
Ja, die Box eignet sich sowohl für Neuanlagen als auch für die Modernisierung oder Erweiterung bestehender PV-Systeme mit passender Stranganzahl und Auslegung.
