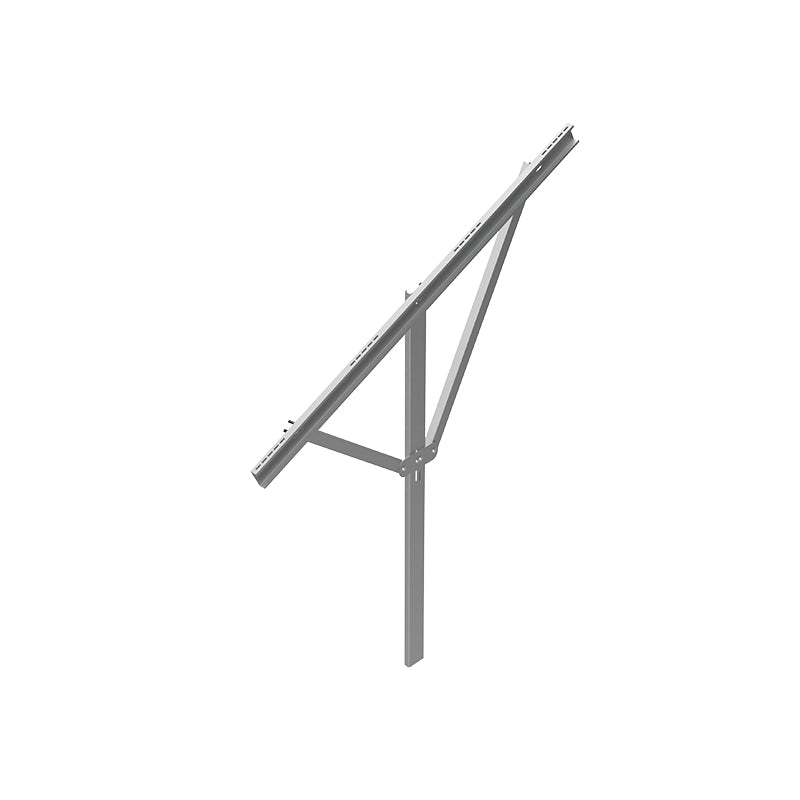

Kenostütze K-22-M für freistehende PV-Systeme
Die Hauptstütze K-22-M ist eine zweiteilige Unterkomponente für die Gründung von Photovoltaik-Montagesystemen im Boden. Sie dient als tragendes Element für freistehende Ein-Stützen-Konstruktionen und ermöglicht eine stabile Verankerung der Solarmodule im Erdreich. Die Auslegung erfolgt ohne beiliegende Schrauben, was eine flexible Anpassung an die jeweiligen Befestigungskomponenten erlaubt.
Produktvorteile
-
Langlebige Beschichtung: Der Stahl ist mit einer Zink-Magnesium-Beschichtung (ZM) versehen, die einen hervorragenden Korrosionsschutz bietet und die Lebensdauer der Stütze im Außenbereich verlängert.
-
Stabile Konstruktion: Als zweiteilige Hauptstütze (PODPORA GŁÓWNA DWURAMIENNA) gewährleistet das Design eine hohe Standfestigkeit für die darüber montierte Modulreihe.
-
Optimierte Abmessungen: Mit einer Breite von 135 mm und einer Höhe von 120 mm ist die Stütze präzise auf die Anforderungen der KENO-Montagesysteme abgestimmt.
Technische Daten
-
Produkttyp: Zweiteilige Hauptstütze (PODPORA GŁÓWNA DWURAMIENNA)
-
Material: Stahl mit Zink-Magnesium-Beschichtung (ZM)
-
Länge: 2800 mm
-
Breite: 135 mm
-
Höhe: 120 mm
-
Min. Einbindetiefe (Rammtiefe): 1300 mm
-
Lieferumfang: Stütze ohne Schrauben (BEZ ŚRUB)
Kompatibilität
Die Hauptstütze K-22-M ist direkt kompatibel mit dem freistehenden Ein-Stützen-System der Serie K-WS-01-PN (Modellvarianten S, M und XL). Die Montage erfolgt gemäß den Herstellerangaben durch Rammen in den Boden.
Montagebedingungen
Für die Installation des kompatiblen Systems K-WS-01-PN gelten folgende Bedingungen:
-
Gründungsmethode: Montage mit Kafar oder Koparka (Rammgerät/Bagger).
-
Neigungswinkel: 25°.
-
Modulanordnung: 2 Reihen vertikal.
Häufige Fragen
Sind Schrauben im Lieferumfang enthalten?
Nein, die Hauptstütze K-22-M wird ohne Schrauben geliefert (BEZ ŚRUB). Für die Befestigung der Komponenten müssen separat passende Verbindungselemente verwendet werden.
Ist die Stütze für Dachmontagen geeignet?
Die vorliegende Produktinformation bezieht sich auf die freistehende Bodenmontage (Gründung) mit einer Mindest-Einbindetiefe von 1300 mm. Eine Eignung für Dachmontagen ist aus den vorliegenden technischen Daten nicht ableitbar.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Bei der Installation von PV-Montagesystemen im Boden sind die lokalen Bauvorschriften sowie die Sicherheitshinweise für das verwendete Rammgerät zu beachten. Die statische Belastbarkeit hängt von den Bodenverhältnissen ab und sollte vorab geprüft werden.
