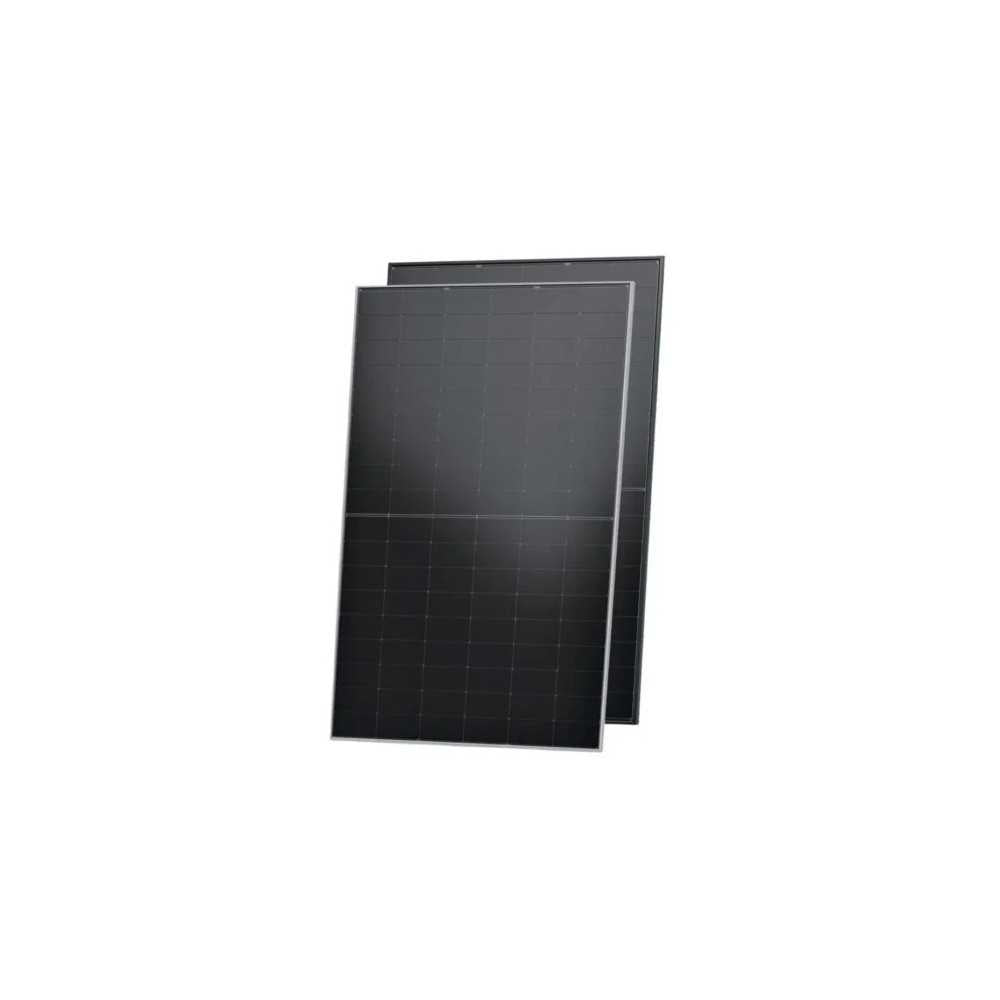

JinkoSolar Tiger Neo 510 Wp – bifaziales Glas-Glas-Solarmodul (JKM510N-54HL4M-BDV)
Das JinkoSolar JKM510N-54HL4M-BDV liefert 510 Wp bei einem Modulwirkungsgrad von 22,93 %. Seine Stärken spielt es auf hellem Untergrund (Kies, helle Dachbahn, Schnee) und bei aufgeständerter Montage aus — etwa auf Flachdächern, Carports und Freiflächen.
Produktvorteile
-
Bifazial: Glas-Glas-Modul, nutzt auch das Licht, das vom Untergrund auf die Rückseite fällt (Bifazialfaktor 80 ± 5 %) — der Mehrertrag hängt von Untergrund, Montagehöhe und Neigung ab.
-
N-type TOPCon: geringe Anfangsdegradation (LID/LeTID) und guter Ertrag bei schwachem Licht.
-
Robust: 2,0 mm Frontglas mit Antireflexschicht, 2,0 mm teilvorgespanntes Rückglas, eloxierter Aluminiumrahmen; geprüft für 5400 Pa Schnee- und 2400 Pa Windlast.
-
Lange Leistungsgarantie: 30 Jahre linear, höchstens 1 % Verlust im ersten Jahr, danach 0,40 % pro Jahr.
Technische Daten
-
Modell: JKM510N-54HL4M-BDV
-
Serie: JinkoSolar Tiger Neo
-
Nennleistung (Pmax, STC): 510 Wp
-
Leistung mit Rückseitengewinn (BNPI): 562 W
-
Modulwirkungsgrad: 22,93 % (STC)
-
Zellen: 108 Halbzellen (54 × 2), N-type monokristallin (TOPCon)
-
Bauweise: Bifazial, Glas-Glas
-
MPP-Spannung (Vmp): 34,39 V
-
MPP-Strom (Imp): 14,83 A
-
Leerlaufspannung (Voc): 40,72 V
-
Kurzschlussstrom (Isc): 15,73 A
-
Temperaturkoeffizient Pmax / Voc / Isc: −0,29 / −0,25 / 0,045 %/°C
-
Max. Systemspannung: 1500 V DC (IEC)
-
Max. Serien-Sicherung: 35 A
-
Betriebstemperatur: −40 °C bis +70 °C
-
Abmessungen: 1961 × 1134 × 30 mm
-
Gewicht: 27,0 kg
-
Glas: 2,0 mm Frontglas mit Antireflexschicht / 2,0 mm Rückglas, teilvorgespannt
-
Rahmen: Eloxierte Aluminiumlegierung
-
Anschlussdose: IP68
-
Kabel: 4,0 mm², (+) 400 mm / (−) 200 mm
-
Steckverbinder: JK03M / JK03M2
-
Mechanische Last: 5400 Pa (vorne) / 2400 Pa (hinten)
-
Schutz: Schutzklasse II, Brandklasse C
-
Garantie: 30 Jahre lineare Leistung (1 % im ersten Jahr, danach 0,40 %/Jahr)
Das Herstellerdatenblatt finden Sie unter „Datenblatt“ auf dieser Seite.
Kompatibilität
Mit Vmp 34,39 V und Voc 40,72 V passt das Modul zu gängigen Netz- und Hybrid-Wechselrichtern. Prüfen Sie Stranglänge und MPP-Bereich gegen das Datenblatt Ihres Wechselrichters — die Leerlaufspannung steigt bei Kälte (Temperaturkoeffizient Voc −0,25 %/°C).
Häufige Fragen
Wie viele Module muss ich bestellen?
Solarmodule liefern wir ab 15 Stück je Bestellung, gerne auch gemischt mit anderen Modulen aus unserem Sortiment.
Welche Garantie gibt der Hersteller?
30 Jahre lineare Leistung (1 % im ersten Jahr, danach 0,40 %/Jahr).
Wie viel bringt die Rückseite?
Unter Standardbedingungen mit 135 W/m² Rückseiten-Einstrahlung (BNPI) erreicht das Modul 562 W. Der tatsächliche Gewinn hängt von Untergrund, Höhe und Neigung ab.
Lieferung
Lieferung ab 15 Modulen.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der Hersteller ist Jinko Solar Co., Ltd. Das Modul ist nach IEC 61215 und IEC 61730 zertifiziert. Montage und elektrischer Anschluss nur durch Fachpersonal.
