MERC-1300W-P2

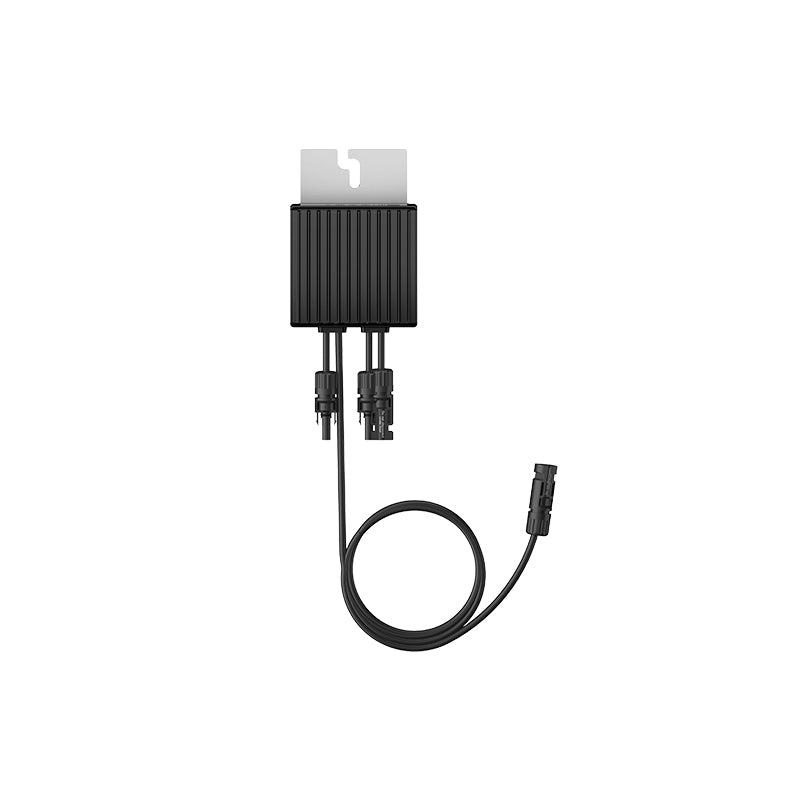

HUAWEI MERC-1300W-P Smart Module Controller für höhere Energieausbeute

Der HUAWEI MERC-1300W-P ist ein intelligenter Modul-Optimierer der FusionSolar-Serie, der speziell entwickelt wurde, um die Leistung von Photovoltaikmodulen zu steigern und das Systemmanagement zu vereinfachen. Als Teil der Smart Module Controller Serie MERC-1100/1300W-P sorgt dieser Optimierer dafür, dass jedes Solarmodul unabhängig vom Verschattungszustand oder individuellen Eigenschaften seinen bestmöglichen Ertrag liefert.

Produktvorteile

• Hoher Wirkungsgrad: Mit einem maximalen Wirkungsgrad von bis zu 99,5 % und einem gewichteten europäischen Wirkungsgrad von 99,0 % minimiert der MERC-1300W-P Verluste im DC-Bereich.
• Sichere Spannungsabschaltung: Im abgeschalteten Zustand beträgt die Ausgangsspannung pro Optimierer nur noch 1 V. Dies sorgt für ein hohes Maß an Sicherheit für Monteure und Feuerwehrkräfte bei Wartungsarbeiten oder Notfällen.
• Robuste Bauweise: Das Gehäuse ist mit der Schutzart IP68 ausgestattet, was den Optimierer vollständig vor Staub und Wasser schützt. Der Betrieb ist in einem weiten Temperaturbereich von −40 °C bis +85 °C sowie bei Luftfeuchten zwischen 0 % und 100 % RH möglich.
• Modulare Flexibilität: Durch die Verwendung von Standard-MC4-Steckverbindungen (Staubli MC4) lässt sich der Optimierer einfach in bestehende oder neue PV-Anlagen integrieren.

Technische Daten

• Produktfamilie: HUAWEI Smart Module Controller Serie MERC-1100/1300W-P
• Nenn-Eingangsleistung DC: 1300 W (Max. Eingangsleistung: 1430 W)
• Eingangsspannungsbereich: MPPT-Betriebsspannung von 12,5 V bis 105 V; Max. Eingangsspannung 125 V
• Kurzschlussstrom (Isc): Max. 20 A
• Nenn-Ausgangsleistung DC: 1300 W (Max. Ausgangsleistung: 1430 W)
• Ausgangsspannung/-strom: Max. 80 V; Max. 22 A
• Bypass-Funktion: Ja, mit Sichere Spannungsabschaltung (1 V pro Optimierer)
• Gewicht: 1,0 kg (inkl. Kabel)
• Abmessungen: 149 mm x 104 mm x 49 mm
• Kabelanschlüsse: Staubli MC4; Eingangs-Kabellänge 0,1 m; Ausgangs-Kabellänge 0,1 m (+) und 5,1 m (−)
• Schutzart: IP68
• Betriebstemperatur: −40 °C bis +85 °C
• Zertifizierung: IEC 62109-1 (Schutzklasse II); RoHS-konform

Kompatibilität und String-Konfiguration

Der HUAWEI MERC-1300W-P ist offiziell kompatibel mit folgenden Wechselrichtern der SUN2000-Serie:

• SUN2000-8/10/12/15/17/20KTL-M2
• SUN2000-30/36/40KTL-M3
• SUN2000-12/15/17/20/23/25KTL-M5
• SUN2000-50KTL-M3

Bei der Installation in einer vollständigen Optimierer-Konfiguration gelten folgende Richtlinien:

• Minimale Anzahl: Mindestens 8 Optimierer pro String.
• Maximale Anzahl: Bis zu 25 Optimierer pro String (für SUN2000-8~20KTL-M2, 12~25KTL-M5 und 30~40KTL-M3) bzw. bis zu 20 Optimierer pro String (für SUN2000-50KTL-M3).
• Maximale DC-Leistung: Bis zu 20.000 W pro String.

Hinweis zur Modulleistung: Der Optimierer unterstützt Anschluss von PV-Modulen mit einer Leistung bis zu 800 W (STC). Unter Bedingungen einer Umgebungstemperatur ≤ 60 °C und einer Modulleistung (STC) ≤ 715 W besteht keine DC-Ausgangsleistungsbegrenzung.

Wichtig: Der MERC-1300W-P darf nicht gemeinsam mit den Modellen SUN2000-450W-P2/600W-P unter demselben Smart Energy/PV-Controller betrieben werden.

Häufige Fragen

Ist der Optimierer für die Nachrüstung geeignet?

Ja, aufgrund der Standard-MC4-Anschlüsse und der kompakten Bauweise eignet sich der MERC-1300W-P gut für die Nachrüstung in bestehenden PV-Anlagen, sofern der verwendete Wechselrichter zur kompatiblen Liste gehört.

Wie verhält sich der Optimierer bei Verschattung?

Der Smart Module Controller regelt jedes einzelne Modul unabhängig. Dadurch werden Verluste durch Teilverschattung oder unterschiedliche Ausrichtung der Module kompensiert, was die Gesamterträge der Anlage stabilisiert.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der HUAWEI MERC-1300W-P erfüllt die Sicherheitsnorm IEC 62109-1 (Schutzklasse II) und ist RoHS-konform. Die Sichere Spannungsabschaltung reduziert die Spannung im abgeschalteten Zustand auf ein sicheres Niveau von 1 V pro Optimierer, was die Arbeitssicherheit bei Installation und Wartung deutlich erhöht.
