Huawei Wechselrichter 115 kW, 3-phasig (SUN2000-115KTL-M22)

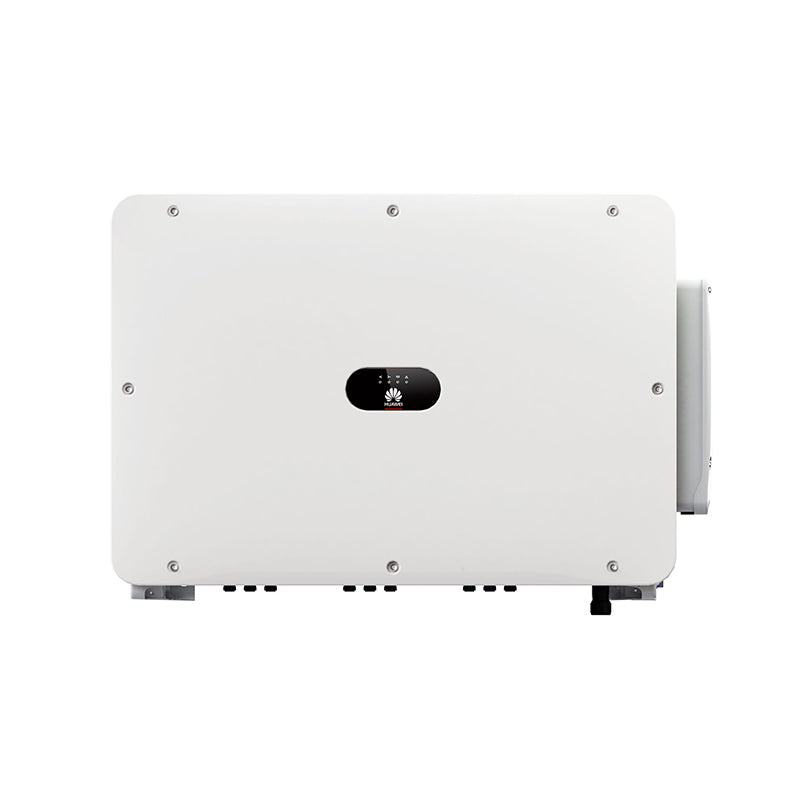

HUAWEI SUN2000-115KTL-M2: Hochleistungs-Smart PV Controller für gewerbliche Photovoltaik-Anlagen

Der HUAWEI SUN2000-115KTL-M2 ist ein dreiphasiger String-Wechselrichter (Smart PV Controller), der speziell für den Einsatz in gewerblichen und industriellen Photovoltaik-Anlagen konzipiert wurde. Als transformatorloses Gerät vereint er hohe Effizienz, robuste Bauweise und intelligente Überwachungsfunktionen zu einem leistungsstarken System.

Dank der integrierten Smart-PV-Controller-Technologie ermöglicht dieser Wechselrichter eine präzise String-Überwachung und optimierte Energieausbeute. Die IP66-Schutzart sorgt dafür, dass das Gerät auch unter extremen Witterungsbedingungen zuverlässig funktioniert.

Produktvorteile

• Höchste Effizienz: Mit einem maximalen Wirkungsgrad von bis zu 98,8 % (bei 480 V) und einem europäischen Wirkungsgrad von bis zu 98,6 % wird eine optimale Umwandlung der Solarstromerzeugung in Netzstrom gewährleistet.
• Robuste Bauweise: Das Gehäuse mit der Schutzart IP66 ist staubdicht und gegen starkes Wasserstrahlen geschützt. Der Betrieb ist bei Luftfeuchtigkeit von 0 bis 100 % sowie in Höhen bis zu 4.000 m möglich.
• Intelligente Überwachung: Durch die Integration der FusionSolar-App, WLAN-Adapter und optionalen Smart Dongle (4G/WLAN) erhalten Sie jederzeit Zugriff auf den Anlagenstatus. Die LED-Anzeigen bieten eine schnelle lokale Statusprüfung.
• Sicherheit durch integrierte Schutzfunktionen: Das Gerät verfügt über einen DC-Trennschalter, Anti-Islanding-Schutz, AC-Überstromschutz, DC-Verpolungsschutz sowie Smart String Level Disconnector für maximale Sicherheit auf der Gleich- und Wechselstromseite.
• Flexibles MPPT-Design: Mit 10 MPP-Trackern und bis zu 2 Eingängen pro Tracker können verschiedene Modultypen und Ausrichtungen effizient überwacht werden. Die hohe Eingangsspannung von bis zu 1.100 V ermöglicht lange String-Längen.

Technische Daten

• Modell: SUN2000-115KTL-M2 (Smart PV Controller)
• Hersteller: Huawei Technologies Co., Ltd. (FusionSolar)
• Nenn-AC-Wirkleistung: 115.000 W (115 kW)
• Maximale AC-Scheinleistung: 125.000 VA
• Maximale AC-Wirkleistung (cosφ=1): 125.000 W
• Nenn-Ausgangsspannung: 400 V / 480 V, 3W+(N)+PE
• Nenn-Netzfrequenz: 50 Hz / 60 Hz
• Maximaler Wirkungsgrad: 98,6 % @400 V / 98,8 % @480 V
• Europäischer Wirkungsgrad: 98,4 % @400 V / 98,6 % @480 V
• Maximaler Klirrfaktor (THD): unter 3 %
• Einstellbarer Leistungsfaktorbereich: 0,8 kapazitiv bis 0,8 induktiv
• Maximale Eingangsspannung: 1.100 V
• MPP-Arbeitsspannungsbereich: 200 V bis 1.000 V
• Startspannung: 200 V
• Nenneingangsspannung: 600 V @400 Vac / 720 V @480 Vac
• Anzahl MPP-Tracker: 10
• Maximale Eingangsanzahl je MPP-Tracker: 2
• Maximaler Strom je MPPT: 30 A
• Maximaler Kurzschlussstrom je MPPT: 40 A
• Maximaler Strom je Eingang: 20 A
• Nenn-Ausgangsstrom: 166,0 A @400 V / 138,4 A @480 V
• Maximaler Ausgangsstrom: 182,3 A @400 V / 151,9 A @480 V
• Kühlung: Smart Air Cooling (aktive Luftkühlung)
• Schutzart: IP66
• Topologie: transformatorlos
• Betriebstemperaturbereich: -25 °C bis 60 °C
• Maximale Betriebshöhe: 4.000 m
• Relative Luftfeuchtigkeit: 0 bis 100 %
• Nachtstromverbrauch: unter 3,5 W
• Abmessungen (B x H x T): 1.035 x 700 x 365 mm
• Gewicht (mit Montageplatte): ≤ 93 kg
• DC-Steckverbinder: Amphenol Helios H4
• AC-Anschluss: wasserdichter Steckverbinder + OT/DT-Kabelschuh
• Kommunikation: LED-Anzeigen, WLAN-Adapter + FusionSolar App, RS485, USB; Smart Dongle 4G/WLAN optional; MBUS (mit Trenntransformator)
• Integrierte Schutzfunktionen: DC-Trennschalter, Anti-Islanding, AC-Überstromschutz, DC-Verpolungsschutz, PV-String-Fehlerüberwachung, DC-Isolationswiderstandserkennung, Fehlerstrom-Überwachungseinheit, Smart String Level Disconnector
• Überspannungsableiter: DC-Typ II; AC-Typ II

Kompatibilität

Der Wechselrichter ist für den Anschluss an Netze mit 50 Hz oder 60 Hz ausgelegt und erfüllt zahlreiche internationale Netzanschlussnormen, darunter VDE-AR-N4105, EN 50549-1, EN 50549-2, RD 661, RD 1699 und C10/11. Die Zertifikate umfassen EN 62109-1/-2, IEC 62109-1/-2, IEC 62116, IEC 61727, IEC 60068 und IEC 61683.

Häufige Fragen

Welche Schutzfunktionen sind im SUN2000-115KTL-M2 integriert?

Das Gerät verfügt über eine umfassende Palette an Schutzfunktionen, darunter einen DC-Trennschalter, Anti-Islanding-Schutz, AC-Überstromschutz, DC-Verpolungsschutz, PV-String-Fehlerüberwachung, DC-Isolationswiderstandserkennung, Fehlerstrom-Überwachungseinheit und den Smart String Level Disconnector. Zudem sind DC- und AC-Überspannungsableiter vom Typ II integriert.

Ist der Wechselrichter für extreme Klimabedingungen geeignet?

Ja, dank der Schutzart IP66 ist das Gerät staubdicht und gegen starkes Wasserstrahlen geschützt. Der Betrieb ist in einem Temperaturbereich von -25 °C bis 60 °C sowie bei einer relativen Luftfeuchtigkeit von 0 bis 100 % möglich. Zudem ist ein Betrieb in Höhen bis zu 4.000 m zugelassen.

Wie erfolgt die Überwachung der Anlage?

Die Überwachung kann über LED-Anzeigen am Gerät, einen WLAN-Adapter in Kombination mit der FusionSolar App, RS485 oder USB erfolgen. Optional ist ein Smart Dongle für 4G- oder WLAN-Konnektivität verfügbar. Für die Monitoring-Bus-Funktion (MBUS) wird ein Trenntransformator benötigt.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der HUAWEI SUN2000-115KTL-M2 entspricht den höchsten Sicherheitsstandards der Branche. Die transformatorlose Topologie trägt zur Effizienzsteigerung bei, während die integrierten Schutzmechanismen wie der Smart String Level Disconnector und die Isolationswiderstandserkennung das Risiko elektrischer Gefahren minimieren. Bitte beachten Sie bei der Installation die lokalen Netzanschlussnormen und die technischen Daten des Geräts.
