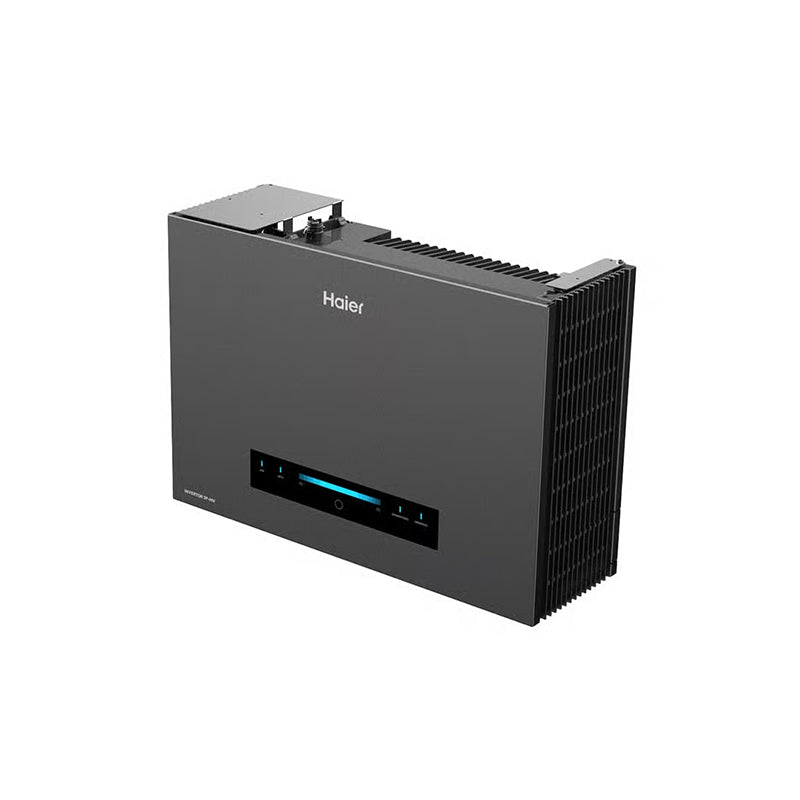

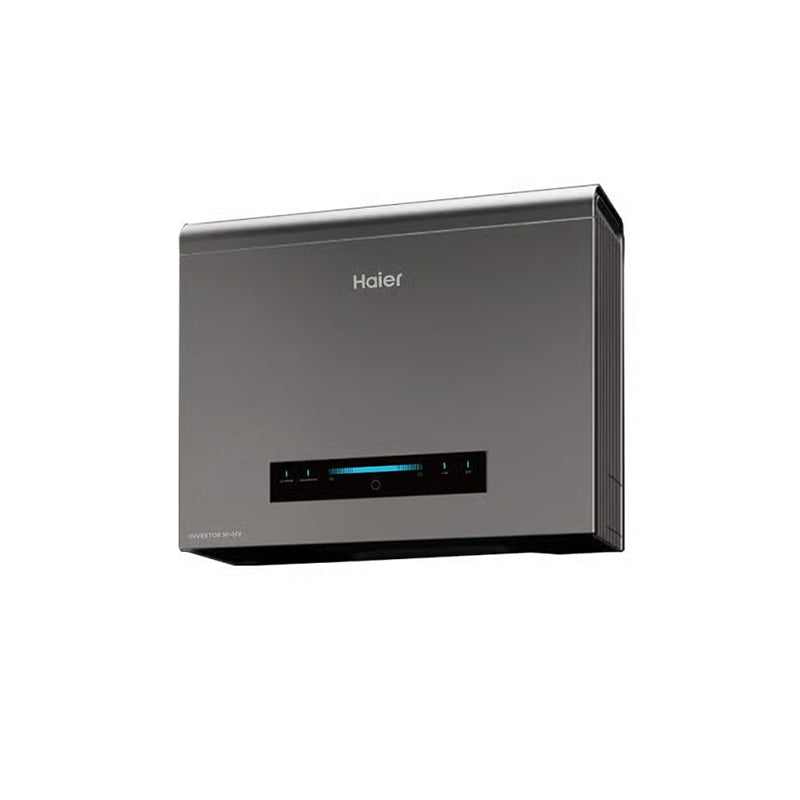

Haier Energy HAH3P-5KB1_HU9 – Dreiphasiger Hybrid-Wechselrichter mit integrierter Speicherlösung

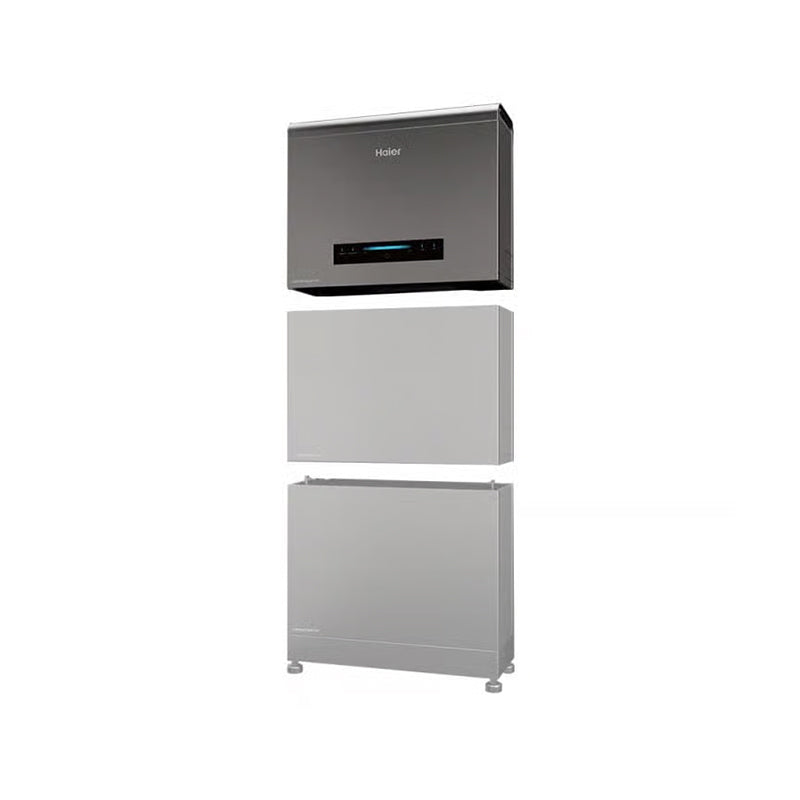

Der Haier Energy HAH3P-5KB1_HU9 ist ein dreiphasiger Hybrid-Wechselrichter der E-Tower-HV-Serie, der als zentrales Element eines All-in-One-Energiespeichersystems konzipiert ist. Dieses System kombiniert den Wechselrichter mit modularen Batteriemodulen in einer kompakten Einheit. Mit einer Nennausgangsleistung von 5 kVA und einer maximalen Ausgangsscheinleistung von 5,5 kVA bietet das Gerät eine leistungsstarke Grundlage für die Eigenstromversorgung. Die transformatorlose Topologie und der hohe Wirkungsgrad von bis zu 98 % sorgen für eine effiziente Umwandlung der Solarenergie.
Produktvorteile
-
Modulare Speichererweiterung: Das System ist skalierbar und erlaubt die Erweiterung von einem bis zu sechs Batteriemodulen (insgesamt 4,8 kWh bis 28,8 kWh) auf zwei Clustern. Pro Cluster können bis zu drei Module verbaut werden.
-
Hochwertige Effizienz: Ein maximaler Wirkungsgrad von 98 % und ein MPPT-Wirkungsgrad von 99,9 % gewährleisten eine optimale Ausnutzung der PV-Erträge.
-
Flexibler PV-Eingang: Drei unabhängige MPPT-Tracker ermöglichen die Anbindung von bis zu drei Solarmodulstrings. Mit einer maximalen PV-Eingangsleistung von 10 kW und einer Eingangsspannung von bis zu 1100 V ist das Gerät für moderne Hochvolt-Module ausgelegt.
-
Robuste Bauweise: Die Schutzart IP65 erlaubt den Einsatz im Außenbereich. Der breite Betriebstemperaturbereich von -25 °C bis 60 °C sowie die Nutzungshöhe bis 3000 m ohne Leistungsminderung erhöhen die Einsatzflexibilität.
-
Sicherheit und Zuverlässigkeit: Integrierter AFCI (Lichtbogenschutz) auf PV- und Batterieseite sowie eine Notstromumschaltung mit einer Zeit von unter 10 ms tragen zur Systemsicherheit bei.
Technische Daten
-
Modell: HAH3P-5KB1/HU9 (E-Tower HV Serie)
-
Nennausgangsleistung: 5 kVA
-
Max. Ausgangsscheinleistung: 5,5 kVA
-
Max. Ausgangsstrom: 8,3 A
-
Netzanschluss: Dreiphasig, 220 V / 230/400 V AC, 3L/N/PE
-
Max. PV-Eingangsleistung: 10 kW
-
Max. PV-Eingangsspannung: 1100 V
-
MPPT-Spannungsbereich (Volllast): 140–950 V
-
Startspannung: 85 V
-
MPPT-Tracker: 3 unabhängige Tracker (je 1 String pro MPPT)
-
Max. PV-Eingangsstrom: 16 A pro MPPT
-
Batterietyp: LiFePO4
-
Batteriespannungsbereich: 90–700 V
-
Max. Lade-/Entladestrom (Batterie): 50 A
-
Max. Wirkungsgrad: 98 %
-
MPPT-Wirkungsgrad: 99,9 %
-
Schutzart: IP65
-
Abmessungen (B × H × T): 590 × 416 × 205 mm
-
Gewicht: 29 kg
-
Betriebstemperaturbereich: -25 °C bis 60 °C
-
Max. Betriebshöhe: ≤ 3000 m (ohne Leistungsminderung)
-
Notstrom-Umschaltzeit: < 10 ms
-
Kommunikation: BMS über CAN/RS-485; extern RS-485/WLAN/Ethernet; Bedienung über LED
-
Topologie: Transformatorlos
-
Lastausgleich: Unterstützt bis zu 150 % dreiphasige unsymmetrische Lasten
-
Garantie: 10 Jahre (Herstellerangabe)
Kompatibilität
Der Wechselrichter ist direkt kompatibel mit dem Batteriemodul HBHS-4.8KB1/LPP der E-Tower-Serie. Dieses Modul basiert auf LiFePO4-Technologie und hat eine Kapazität von 4,8 kWh bei einer Nennspannung von 96 V.
Häufige Fragen
Ist das Gerät für den Außenbereich geeignet?
Ja, der Wechselrichter verfügt über die Schutzart IP65 und ist somit gegen Staub und Wasserstrahlen geschützt, was eine Montage im Außenbereich ermöglicht.
Kann die Speicherkapazität später erweitert werden?
Ja, das System ist modular aufgebaut. Die Kapazität kann von einem Modul (4,8 kWh) bis zu sechs Modulen (28,8 kWh) auf zwei Clustern erweitert werden.
Welche Zertifizierungen liegen vor?
Das Gerät ist unter anderem nach CE/EN 61000-6, IEC/EN 62109-1&2 und IEC/62477-1:2012 zertifiziert. Es erfüllt zudem diverse Netzanschlussnormen wie VDE-AR-N 4105:2018, G98, G99 und EN 50549-1.
