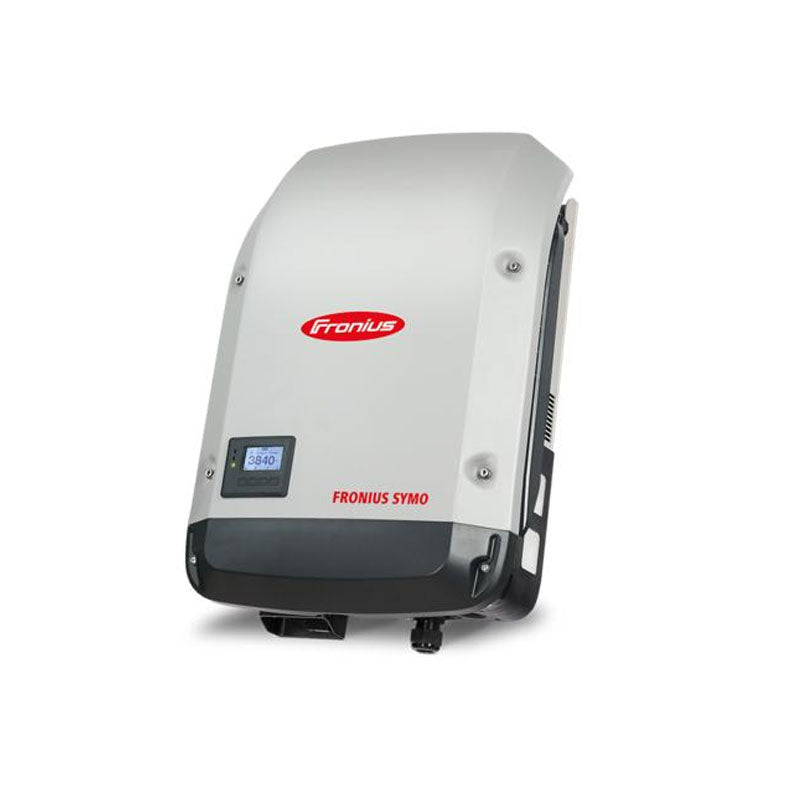

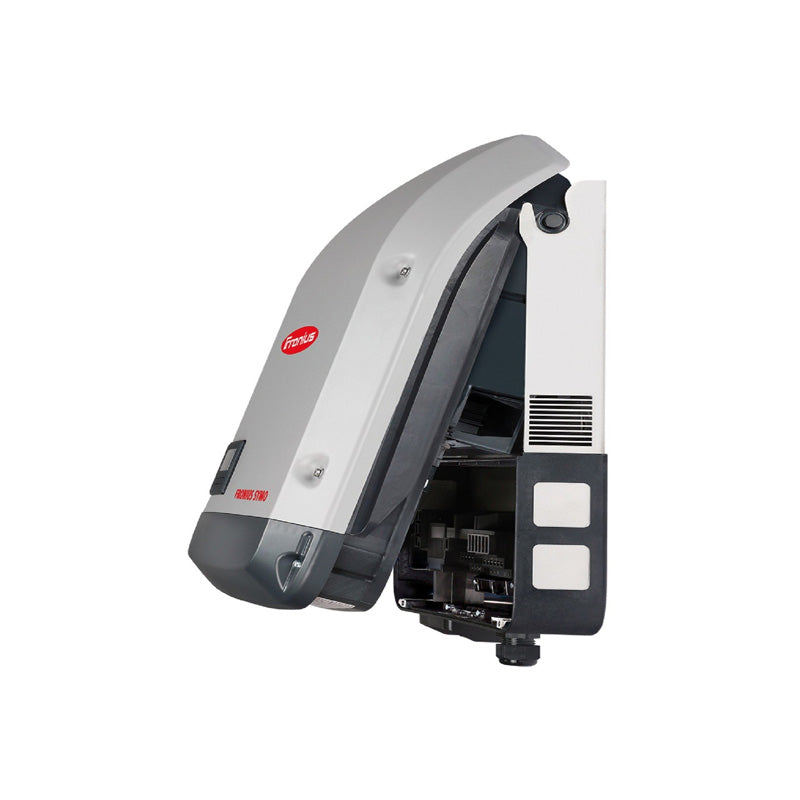

Fronius Symo Wechselrichter 3,7 kW, 3-phasig (Symo 3.7-3-M)

Fronius Symo 3.7-3-M — Trafoloser String-Wechselrichter für dreiphasige Anlagen

Der Fronius Symo 3.7-3-M ist ein trafoloser, dreiphasiger String-Wechselrichter der Baureihe Symo, die Leistungsklassen von 3,0 bis 20,0 kW abdeckt. Als On-Grid-Gerät wandelt er den Gleichstrom aus Photovoltaik-Modulen effizient in netzkonformen Wechselstrom um. Das Gerät ist für die Innen- und Außenmontage konzipiert und erfüllt höchste Anforderungen an Sicherheit und Netzintegration.

Produktvorteile

• Hoher Wirkungsgrad: Mit einem Wirkungsgrad von bis zu 98,0 % und einem europäischen Wirkungsgrad (ηEU) von 96,9 % sowie einem MPP-Anpassungswirkungsgrad von über 99,9 % sorgt der Wechselrichter für eine hohe Ausbeute Ihrer Solarenergie.
• Flexibler DC-Eingang: Zwei MPP-Tracker mit einem nutzbaren Spannungsbereich von 150 bis 800 V ermöglichen die Anpassung an verschiedene Modulkonfigurationen. Die PV-Generatorleistung beträgt bis zu 7,4 kWpeak.
• Einfache Integration: Integrierte Schnittstellen wie WLAN, Ethernet LAN, RS485 (Modbus RTU) und ein integrierter Datalogger/Webserver erleichtern die Überwachung und Anbindung an Energiemanagement-Systeme.
• Robuste Bauweise: Die Schutzart IP 65 erlaubt den Einsatz im Außenbereich. Das Gerät arbeitet in einem Umgebungstemperaturbereich von −25 bis +60 °C.
• Sicherheit: Eingebaute Schutzeinrichtungen wie DC-Isolationsmessung, DC-Trennschalter, Verpolungsschutz und RCMU sorgen für einen sicheren Betrieb.

Technische Daten

• Modell: Fronius Symo 3.7-3-M
• AC-Nennleistung (Pac,r): 3.700 W
• Max. Ausgangs-/Scheinleistung: 3.700 VA
• AC-Ausgangsstrom (Iac nom): 5,3 A
• Netzanschluss: 3~NPE 400 V / 230 V oder 3~NPE 380 V / 220 V (+20 % / −30 %)
• Frequenz: 50 Hz / 60 Hz (45 – 65 Hz)
• Klirrfaktor (THD): < 3 %
• Leistungsfaktor (cos φac,r): 0,8 – 1 induktiv / kapazitiv
• Anzahl MPP-Tracker: 2
• Max. Eingangsstrom (Idc max 1 / Idc max 2): 16,0 A / 16,0 A
• Max. Kurzschlussstrom Modulfeld (Isc pv): 31,0 A / 31,0 A
• DC-Eingangsspannungsbereich: 150 – 1000 V
• Einspeisung Startspannung (Udc start): 200 V
• Nutzbarer MPP-Spannungsbereich: 150 – 800 V
• Anzahl DC-Anschlüsse: 2+2
• Max. PV-Generatorleistung (Pdc max): 7,4 kWpeak
• Wechselrichterkonzept: Trafolos
• Kühlung: Geregelte Luftkühlung
• Abmessungen (H × B × T): 645 × 431 × 204 mm
• Gewicht: 19,9 kg
• Schutzart: IP 65
• Schutzklasse: 1
• Überspannungskategorie (DC / AC): 2 / 3
• Nachtverbrauch: < 1 W

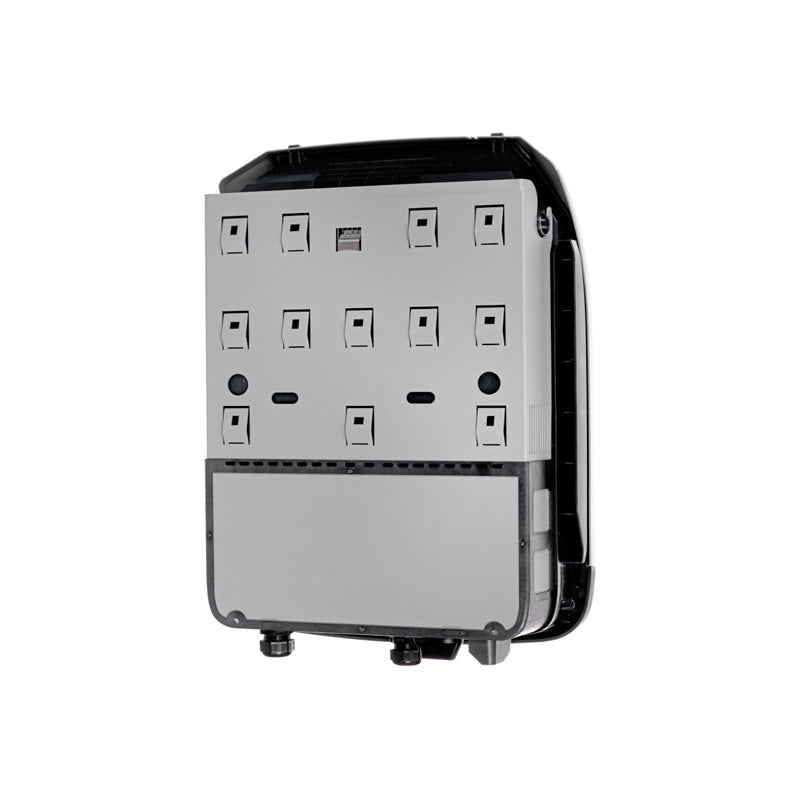

• Montage: Innen- und Außenmontage
• Umgebungstemperatur: −25 bis +60 °C
• Zulässige Luftfeuchtigkeit: 0 – 100 %
• Max. Höhe über Meeresspiegel: 2.000 m (uneingeschränkt) / 3.400 m (eingeschränkt)

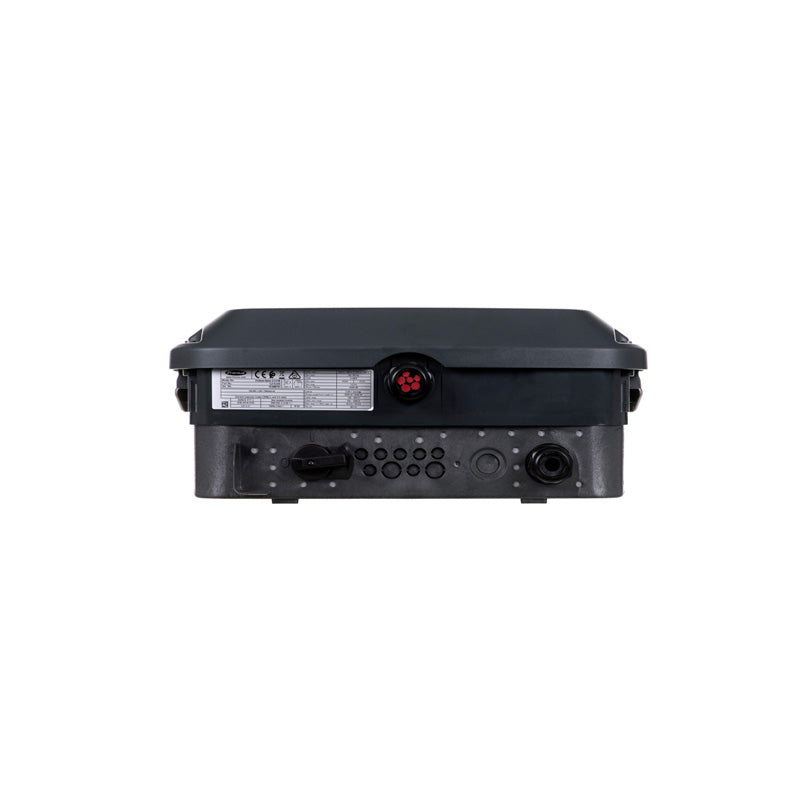

• DC-Anschlusstechnologie: 4x DC+ und 4x DC− Schraubklemmen 2,5 – 16 mm²
• AC-Anschlusstechnologie: 5-polige Schraubklemmen 2,5 – 16 mm²
• Herstellungsland: Österreich
• Schnittstellen: WLAN, Ethernet LAN, USB, 2x RS422, RS485 (Modbus RTU SunSpec), potentialfreier Relaisausgang, S0-Zähleranbindung, Rundsteuerempfänger; 6 Eingänge und 4 digitale Ein-/Ausgänge
• Schutzeinrichtungen: DC-Isolationsmessung, DC-Trennschalter, Verpolungsschutz, RCMU (jeweils vorhanden)
• Überlastverhalten: Arbeitspunktverschiebung / Leistungsbegrenzung

Kompatibilität

Der Fronius Symo 3.7-3-M ist konzipiert für die Netzintegration in dreiphasige Wechselstromnetze (400 V/230 V oder 380 V/220 V). Er erfüllt zahlreiche internationale Normen und Zertifizierungen, darunter VDE AR N 4105, DIN V VDE 0126-1-1/A1, IEC 62109-1/-2, IEC 61727 sowie diverse Landesnormen (z. B. AS 4777, G98/G99, UNE 206007-1). Eine Kompatibilität mit spezifischen Batteriesystemen ist für dieses On-Grid-Modell nicht belegt.

Häufige Fragen

Ist der Wechselrichter hybrid-fähig?

Nein, der Fronius Symo 3.7-3-M ist ein reiner String-Wechselrichter für On-Grid-Anlagen. Eine direkte Batterieintegration wird in den technischen Daten nicht als Funktion dieses Modells aufgeführt.

Kann das Gerät im Außenbereich montiert werden?

Ja, dank der Schutzart IP 65 ist der Fronius Symo 3.7-3-M sowohl für die Innen- als auch für die Außenmontage geeignet.

Welche Schnittstellen stehen zur Datenkommunikation zur Verfügung?

Das Gerät verfügt über WLAN und Ethernet LAN (für Fronius Solar.web und Modbus TCP SunSpec), RS485 (Modbus RTU SunSpec oder Zähleranbindung), USB sowie einen potentialfreien Relaisausgang und eine S0-Zähleranbindung.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der Fronius Symo 3.7-3-M erfüllt die Anforderungen der Schutzklasse 1 und ist mit umfassenden Schutzeinrichtungen ausgestattet, darunter ein integrierter DC-Trennschalter und eine RCMU (Reststromüberwachung). Die Normerfüllung nach VDE AR N 4105 und DIN V VDE 0126-1-1/A1 unterstützt die sichere Einspeisung in das öffentliche Netz. Für den sicheren Betrieb sind die lokalen Installationsvorschriften einzuhalten.
