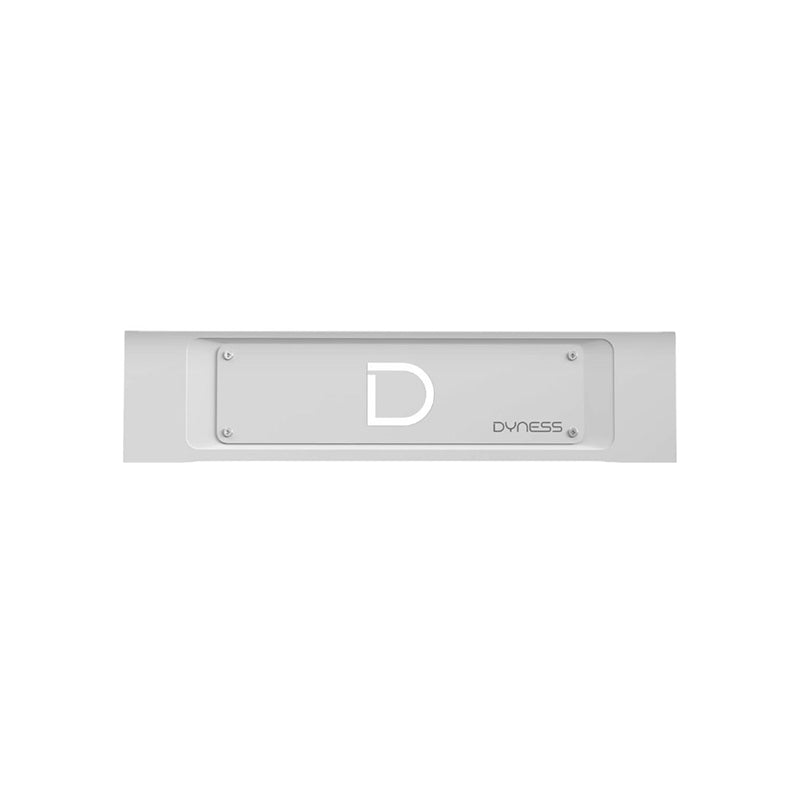

DYNESS SBDU100

DYNESS SBDU100 – Zentrale Steuereinheit für STACK100 Hochvolt-Batteriespeicher

Die DYNESS SBDU100 ist die zentrale Battery Display Unit (BDU) des STACK100 Hochvolt-Batteriespeichersystems. Als Hauptkomponente der Batteriesteuerung übernimmt sie die Kommunikation zwischen den Batteriemodulen, dem Wechselrichter und externen Überwachungssystemen. Das modulare Stapelsystem ermöglicht eine flexible Skalierung Ihrer Energieerzeugung.

Produktvorteile

• Zentrale Steuerung: Die BDU verwaltet den Lade- und Entladevorgang der Lithium-Eisenphosphat-Batterien und stellt die Systemintegrität sicher.
• Modulare Skalierbarkeit: Das STACK100-System erlaubt das parallele Schalten von bis zu 12 Clustern, wodurch sich die Speicherkapazität bedarfsgerecht erweitern lässt.
• Einfacher Austausch: Die BDU ist als eigenständige Komponente konzipiert und kann bei Bedarf durch Lösen der Befestigungsschrauben ausgetauscht werden. Nach dem Einbau ist ein Batterie-Selbsttest erforderlich.
• Klare Statusanzeige: LED-Indikatoren an der Frontseite zeigen sofort den aktuellen Systemstatus (SOC, Laden, Entladen, Standby) sowie eventuelle Kommunikationsfehler oder Schutzmaßnahmen an.

Technische Daten

• Produkttyp: Battery Controller / Battery Display Unit (BDU)
• Abmessungen (B × H × T): 590 × 390 × 133,5 mm
• Aufbau einer Batteriesäule: 15 Batteriemodule + 1 BDU (Gesamthöhe ca. 2236 mm)
• Schnittstellen:
  • Integrierte WiFi-Antenne für drahtlose Kommunikation
  • TCP/IP (Ethernet) für Netzwerkverbindungen
  • Zwei RJ45-Inverter-Ports (CAN/RS485) zur Anbindung des Wechselrichters
  • Parallel In / Parallel Out Ports für die Kommunikation zwischen mehreren Clustern
• Bedienelemente:
  • Power-Wake-Taste (langes Drücken startet das Batteriesystem)
  • Power-On-Schalter (versorgt das BMS mit Strom)
  • DC-Breaker (Hauptschalter mit Kurzschlussschutz)
• LED-Statusanzeigen: SOC (50%/100%), Laden, Entladen, Standby, Kommunikationsfehler, Systemschutz

Kompatibilität

Die DYNESS SBDU100 ist Teil des STACK100-Systems und kommuniziert mit verschiedenen Wechselrichterherstellern über spezifische Kabel. Die Kompatibilität hängt von der gewählten Kommunikationsschnittstelle ab:

• CAN-Kabel: Kompatibel mit Wechselrichtern der Hersteller Solis, GDW, Solinteg, Growatt, Sosen, Deye, SINENG, ATESS, SINEXCEL und Solplanet.
• RS485-Kabel: Kompatibel mit Wechselrichtern der Marke Kostal.

Bitte beachten Sie, dass für die korrekte Anbindung das passende Kommunikationskabel erforderlich ist. Eine detaillierte Modell-Mapping-Tabelle wird vom Hersteller nicht bereitgestellt; die Zuordnung erfolgt über die Protokollunterstützung (CAN oder RS485).

Häufige Fragen

Ist die BDU austauschbar?

Ja, die Battery Display Unit (BDU) ist als Hauptkomponente einzeln austauschbar. Nach dem Entfernen der vier Schrauben kann die alte Einheit ausgebaut und durch eine neue ersetzt werden. Anschließend muss ein Batterie-Selbsttest durchgeführt werden.

Wie viele Speicher können parallel geschaltet werden?

Das STACK100-System unterstützt das parallele Schalten von maximal 12 Clustern. Jeder Cluster besteht aus einer Batteriesäule (15 Module + 1 BDU).

Gilt eine Garantie auf die Steuereinheit?

Die Garantiebedingungen gelten systemweit für das STACK100 ESS-System. Bei Nutzung mit Kommunikationsverbindung beträgt die Garantiezeit 10 Jahre. Wird das System ohne Kommunikationsverbindung betrieben, gilt eine Garantie von 3 Jahren.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Der Hersteller Dyness Digital Energy Technology Co., Ltd. weist darauf hin, dass bei der Installation und Wartung die lokalen Sicherheitsvorschriften einzuhalten sind. Bei Fragen zur Sicherheit oder zur korrekten Handhabung wenden Sie sich bitte an den technischen Support.
