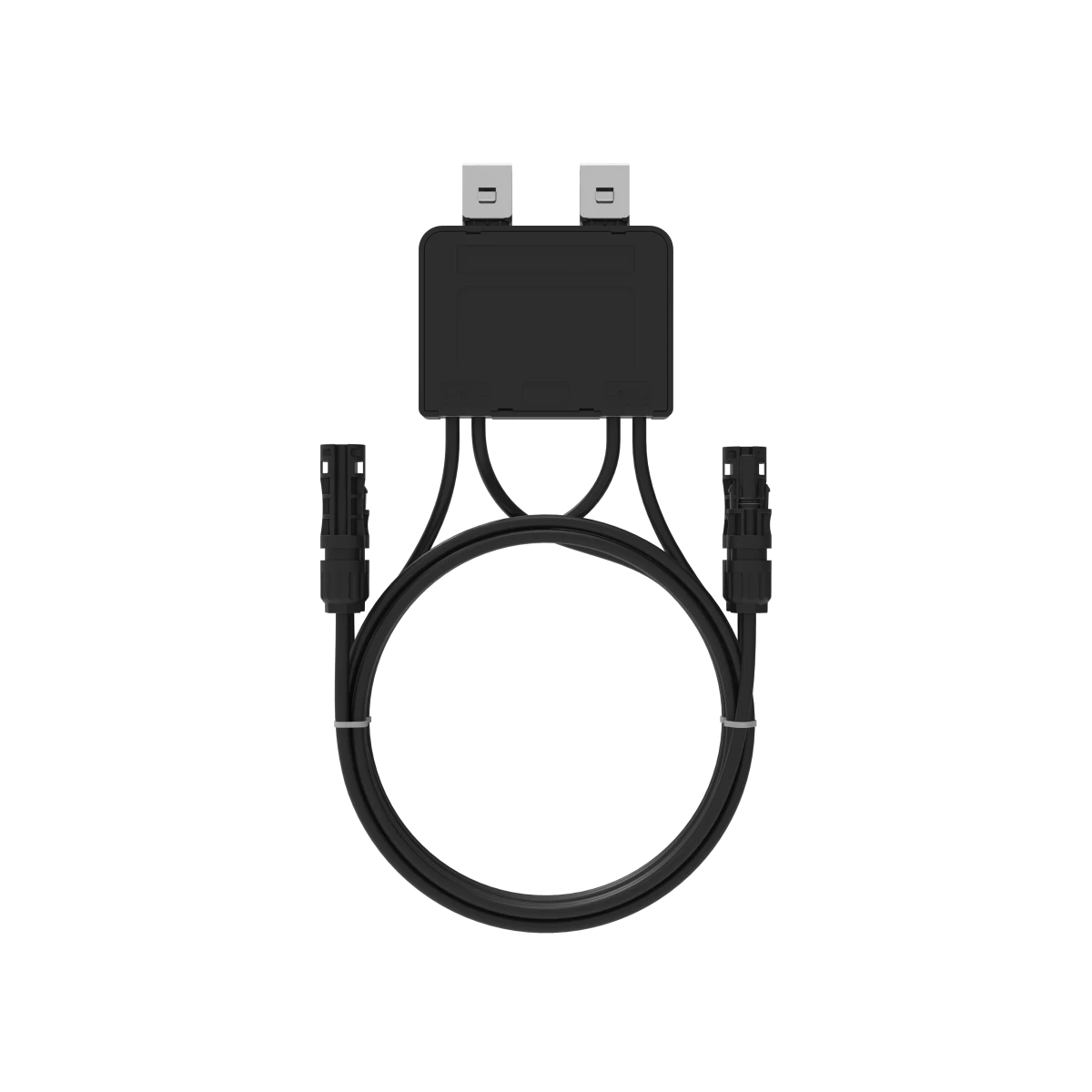

Deye SUN-XL02-B – Moduloptimierer für Modulebene-MPPT
Der Deye SUN-XL02-B ist ein Photovoltaik-Smart-Optimierer, der speziell für die Modulebene-MPPT (Maximum Power Point Tracking) entwickelt wurde. Dieses Gerät ermöglicht eine präzise Leistungsregelung auf Ebene jedes einzelnen Solarmoduls und trägt dazu bei, die Stromerzeugung Ihrer Anlage zu optimieren. Durch den Einsatz von Moduloptimierern können Ertragsverluste durch Verschattung, Verschmutzung oder unterschiedliche Modulausrichtungen minimiert werden.
Produktvorteile
-
Erhöhte Stromerzeugung: Die Modulebene-MPPT-Funktion kann die Stromerzeugung um 5 % bis 25 % steigern, indem sie jedes Modul unabhängig vom Reststring auf seinem individuellen Arbeitspunkt betreibt.
-
Echtzeit-Überwachung und Sicherheit: Der Optimierer überwacht den Betriebszustand jedes einzelnen PV-Moduls in Echtzeit. Dies ermöglicht eine frühzeitige Fehlererkennung und präzise Lokalisierung von Problemen, was die Wartung erheblich erleichtert.
-
Schnelle Spannungsabsenkung (Rapid Shutdown): Für erhöhte Sicherheit bei Feuer oder Wartungsarbeiten kann der SUN-XL02-B in Kombination mit einem Optimizer-Konzentrator die DC-Spannung des PV-Arrays schnell auf einen sicheren Bereich absenken.
-
Einfache Integration: Die Kommunikation erfolgt über Powerline-Trägerkommunikation (PLC) direkt über die bestehenden Photovoltaikkabel. Es sind keine zusätzlichen Kommunikationskabel erforderlich, was die Installation vereinfacht und Kosten spart.
-
Hochwertige Verarbeitung: Mit der Schutzart IP68 ist das Gerät vollständig staubdicht und gegen das Eindringen von Wasser geschützt, was eine lange Lebensdauer auch unter extremen Wetterbedingungen unterstützt.
Technische Daten
-
Modell: SUN-XL02-B
-
Produkttyp: Photovoltaik-Smart-Optimierer (externer Moduloptimierer)
-
Max. Eingangs-/Ausgangsleistung (DC): 700 W
-
Max. Eingangs-/Ausgangsspannung (DC): 80 V
-
MPPT-Spannungsbereich (DC): 12–80 V
-
Max. Eingangs-/Ausgangsstrom (DC): 15 A
-
Spitzenumwandlungswirkungsgrad: 99,5 %
-
Schutzart: IP68
-
Betriebstemperaturbereich: -40 °C bis +85 °C
-
Abmessungen: 105 × 105 × 22 mm
-
Gewicht: 660 g
-
Kabelquerschnitt: 4,0 mm²
-
Kabellängen: Eingang ca. 70 cm, Ausgang ca. 100 cm (anpassbar)
-
Steckverbinder: MC4 oder MC4-kompatibel
-
Zertifizierung: CE; Konformität gemäß LVD 2014/35/EU, EMC 2014/30/EU, RoHS 2011/65/EU sowie RED 2014/53/EU
Kompatibilität
Der Deye SUN-XL02-B wird an den Modulausgang angeschlossen. Die Ausgänge der Optimierer werden verkettet und in einem nachgeschalteten Wechselrichter oder Kombikasten zusammengeführt. Für die Nutzung der Rapid-Shutdown-Funktion ist die Kombination mit einem Optimizer-Konzentrator erforderlich.
Häufige Fragen
Wie wird der SUN-XL02-B in das PV-System integriert?
Der Eingang des Optimierers wird direkt an den Modulausgang angeschlossen. Die Ausgänge der einzelnen Optimierer werden dann untereinander verkettet und schließlich in einem nachgeschalteten Wechselrichter oder einem Kombikasten zusammengeführt.
Brauche ich zusätzliche Kommunikationskabel?
Nein. Der SUN-XL02-B nutzt Powerline-Trägerkommunikation (PLC) über die bestehenden Photovoltaikkabel, sodass keine zusätzlichen Kommunikationskabel verlegt werden müssen.
Ist eine Überwachung der einzelnen Module möglich?
Ja. Der Optimierer überwacht den Betriebszustand jedes einzelnen PV-Moduls in Echtzeit und ermöglicht so eine präzise Fehlerlokalisierung.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der SUN-XL02-B erfüllt die europäischen Normen EN 62109-1:2010, EN IEC 61000-6-2:2019 und EN IEC 61000-6-3:2021. Die Rapid-Shutdown-Funktion reduziert die DC-Spannung des PV-Arrays schnell auf einen sicheren Bereich, ist jedoch nur in Kombination mit einem Optimizer-Konzentrator verfügbar.
