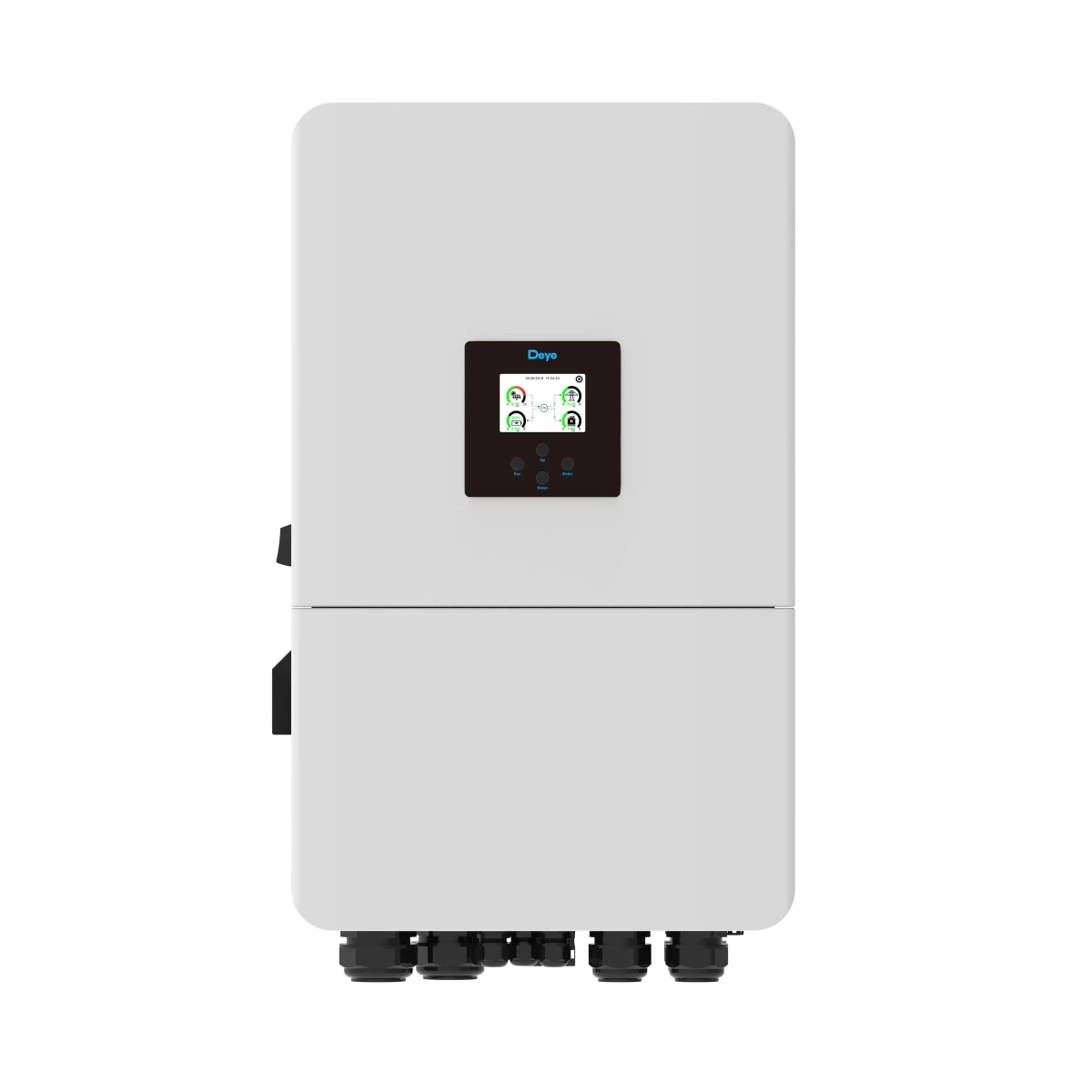

Deye SUN-20K-SG05LP3-EU-SM2 – 20 kW Hybrid-Wechselrichter für moderne Energiesysteme
Der Deye SUN-20K-SG05LP3-EU-SM2 ist ein dreiphasiger Hybrid-Wechselrichter der Serie SUN-14/15/16/18/20K-SG05LP3-EU-SM2, entwickelt für den effizienten Betrieb in Photovoltaik-Anlagen mit Batteriespeicherung. Mit einer Nennleistung von 20 kW und einem maximalen Wirkungsgrad von bis zu 97,6 % bietet dieses Gerät eine leistungsstarke Lösung für die Umwandlung von Solarstrom und die Integration in bestehende Stromnetze.
Produktvorteile
-
Hochleistungsfähig: Mit einer Nenn-AC-Leistung von 20.000 W und einer maximalen AC-Scheinleistung von 22.000 VA deckt der Wechselrichter hohe Lastanforderungen ab.
-
Flexibler Batteriespeicher: Unterstützt sowohl Blei-Säure- als auch Lithium-Ionen-Batterien im Niedervolt-Bereich (48 V) mit einem maximalen Lade-/Entladestrom von 350 A.
-
Hohe PV-Eingangskapazität: Ermöglicht den Anschluss einer PV-Leistung bis zu 40.000 W (Max. PV access power) bei einer maximalen Eingangsleistung von 32.000 W, optimiert durch zwei MPP-Tracker.
-
Versatile Netzintegration: Unterstützt Parallelbetrieb von bis zu 10 Geräten für On-Grid- und Off-Grid-Betrieb sowie die AC-Kopplung zur Nachrüstung bestehender PV-Anlagen.
-
Zuverlässige Kühlung: Intelligente Luftkühlung sorgt für einen leisen Betrieb (<60 dB) und ermöglicht den Einsatz in extremen Temperaturen von −40 °C bis +60 °C.
Technische Daten
-
Modell: SUN-20K-SG05LP3-EU-SM2 (Serie: SUN-14/15/16/18/20K-SG05LP3-EU-SM2)
-
Nennleistung (AC): 20.000 W
-
Max. AC-Scheinleistung: 22.000 VA
-
Netzanschluss: 3L+N+PE, 220/380 V oder 230/400 V, 50/45–55 Hz bzw. 60/55–65 Hz
-
Batterietyp: Blei-Säure oder Lithium-Ionen (40–60 V / 48 V Niedervolt)
-
Max. Batterie-Lade-/Entladestrom: 350 A
-
Batterieladestrategie: Selbstadaption an BMS, 2 Batterieeingänge
-
Max. PV-Zugangsleistung: 40.000 W
-
Max. PV-Eingangsleistung: 32.000 W
-
Max. PV-Eingangsspannung: 800 V
-
MPPT-Spannungsbereich: 160–650 V
-
Anzahl MPP-Tracker / Strings: 2 / 2+2
-
Max. Wirkungsgrad: 97,6 %
-
Europäischer Wirkungsgrad: 97,0 %
-
MPPT-Wirkungsgrad: >99 %
-
Schutzart: IP65
-
Kühlung: Intelligente Luftkühlung
-
Inverter-Topologie: Non-Isolated (solar), Isolated (battery)
-
Abmessungen (B×H×T): 456 × 750 × 268,5 mm (ohne Anschlüsse und Halterungen)
-
Gewicht: 51,9 kg
-
Betriebstemperatur: −40 bis +60 °C (>45 °C Derating)
-
Kommunikationsschnittstellen: WIFI, RS485, CAN
-
Überspannungsschutz: Typ II (DC), Typ II (AC)
-
Garantie: 5 bzw. 10 Jahre (abhängig vom Installationsort)
Kompatibilität
Der Deye SUN-20K-SG05LP3-EU-SM2 ist direkt kompatibel mit folgenden Anwendungen und Systemen:
-
Parallelbetrieb: Bis zu 10 Geräte können parallel geschaltet werden, sowohl im On-Grid- als auch im Off-Grid-Betrieb. Die Anlage unterstützt den parallelen Betrieb mehrerer Batterien.
-
Nachrüstung (AC-Kopplung): Der Wechselrichter kann zur AC-Kopplung an bestehende PV-Anlagen angebunden werden, um diese um Speicherfunktion zu erweitern.
-
Dieselgenerator: Das System unterstützt die Energiespeicherung aus einem Dieselgenerator.
Häufige Fragen
Welche Batterietypen werden unterstützt?
Der Wechselrichter unterstützt sowohl Blei-Säure- als auch Lithium-Ionen-Batterien im Spannungsbereich von 40 bis 60 Volt (48-V-Niedervolt). Die Ladestrategie für Lithium-Ionen-Batterien passt sich automatisch an das jeweilige BMS an.
Ist der Wechselrichter für den Off-Grid-Betrieb geeignet?
Ja, der Deye SUN-20K-SG05LP3-EU-SM2 unterstützt sowohl On-Grid- als auch Off-Grid-Betrieb. Im Off-Grid-Modus kann er eine Spitzenleistung von bis zu 40 kW (das Zweifache der Nennleistung) für 10 Sekunden bereitstellen.
Wie viele PV-Module können angeschlossen werden?
Der Wechselrichter verfügt über zwei MPP-Tracker und unterstützt bis zu vier Strings (2+2). Die maximale PV-Zugangsleistung beträgt 40.000 W, wobei die maximale Eingangsleistung bei 32.000 W liegt.
Welche Zertifizierungen liegen vor?
Das Gerät erfüllt zahlreiche Netzregulierungsstandards wie VDE-AR-N 4105, EN 50549, CEI 0-21 und OVE-Richtlinie R25. Zudem sind die Sicherheits- und EMV-Standards IEC/EN 61000-6-1/2/3/4 sowie IEC/EN 62109-1 und -2 erfüllt.
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der Deye SUN-20K-SG05LP3-EU-SM2 ist mit umfassenden Geräteschutzfunktionen ausgestattet, darunter DC-Verpolschutz, AC-Überstrom-, Überspannungs- und Kurzschlussschutz sowie thermischer Schutz. Zusätzlich sind Isolationsüberwachung, Reststromüberwachung und Anti-Islanding-Schutz integriert. Der Überspannungsschutz entspricht Typ II für DC- und AC-Seiten.
Bezugsquelle/Großhandelspartner: KENO Sp. z o.o.
