CWL Montageplatte 375 x 375 x 2 mm für Folien- und Bitumendächer

Montageplatte 375 x 375 x 2 mm für Folien- und Bitumendächer

Preis
26,64 €

Details zu Montageplatte 375 x 375 x 2 mm für Folien- und Bitumendächer

Kompatibilität nicht geprüft

Für dieses Produkt sind noch keine Herstellerfreigaben hinterlegt. Wir prüfen die Kombination mit Ihrer Anlage vor dem Versand — fragen Sie uns gern vorab.

Gesamte Kompatibilitätsübersicht

Technische Daten

Technische Daten

HerstellerCWL
ModellMontageplatte 375 x 375 x 2 mm für Folien- und Bitumendächer
Maße (L × B × H)375 × 375 × 2 mm

Artikelnummer: 2220

Produktbeschreibung

Ihre Vorteile

  • Für PV-Montage vorgesehen
  • Für passende Unterkonstruktionssysteme gedacht
  • Produktdokumente im Shop verfügbar

Montageplatte 375 x 375 mm für Folien- und Bitumendächer

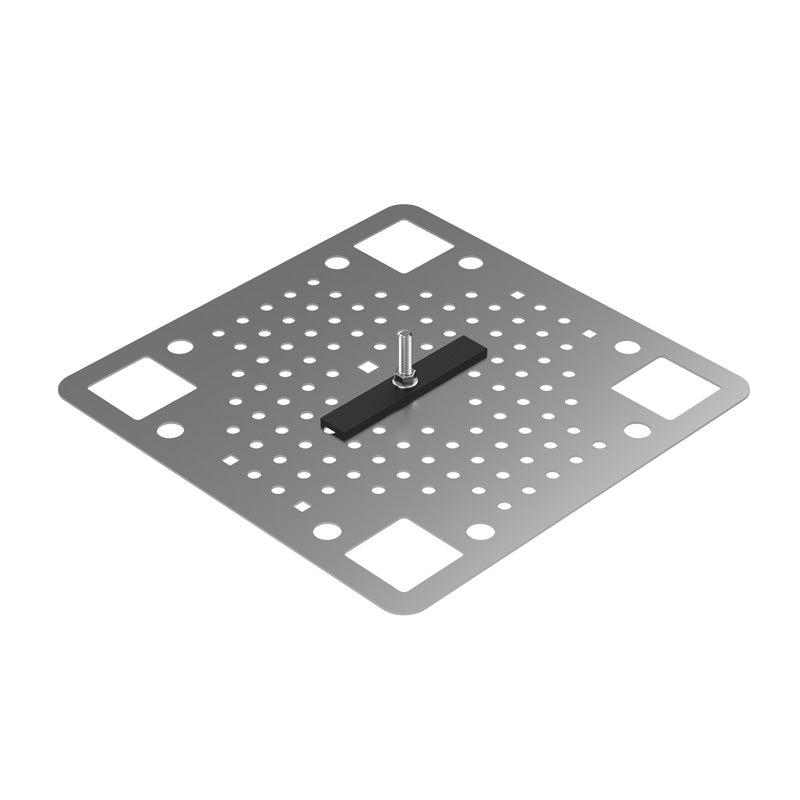

Diese Befestigungsplatte von CW Lundberg ist speziell für die sichere Installation von Solarmodulen auf Dächern mit Abdichtungsbahnen konzipiert. Sie ermöglicht eine belastbare Verankerung, ohne die Dachabdichtung zu gefährden, und eignet sich auch für andere schnee- und windlastbeanspruchte Befestigungen wie Lüftungshauben oder Schilder.

Produktvorteile

  • Sichere Haftung auf Abdichtungen: Die Platte ist für die Montage auf bitumenbasierten Dächern sowie verschiedenen Folienabdichtungen (PVC, ECB/FPO) und EPDM-Systemen ausgelegt.
  • Hochwertige Korrosionsbeständigkeit: Ausgestattet mit der Korrosivitätsklasse C4 für eine lange Lebensdauer von bis zu 40 Jahren.
  • Komplett-Satz verfügbar: Das Zubehörpaket enthält alle notwendigen Komponenten wie Vagnsbolten, Dichtscheiben und Muttern in Edelstahl A2 für eine dauerhafte Verbindung.
  • Hohe Tragfähigkeit: Die nutzbare Last beträgt je nach Dachkonstruktion bis zu 7,0 kN bei zentraler Lastangriffspunkt am M10-/M12-Bolzen.

Technische Daten

  • Abmessungen: 375 x 375 x 2 mm
  • Gewicht: 1,80 kg
  • Korrosivitätsklasse: C4 (40 Jahre)
  • Material: Edelstahl A2 (für die Befestigungskomponenten)
  • Designwerte der nutzbaren Last: Bis zu 7,0 kN (parallel auf/ab) bei Betonuntergrund ≥ C25/30; bis zu 4,0 kN (normal auf/ab). Für Kompaktdächer mit vollverschweißter Abdichtung: 7,0 / 7,0 / 3,0 / 4,0 kN.

Kompatibilität

Die Montageplatte ist direkt kompatibel mit folgenden Abdichtungsarten, wobei die jeweilige Hersteller-Montageanleitung zu beachten ist:

  • PVC- und ECB-/FPO-basierte Dachbahnen (Montageanleitung M-349)
  • Bitumenbasierte Abdichtungsbahnen (Montageanleitung M-350)
  • EPDM-Abdichtungen mit bitumenbasierter Verschweißung (Montageanleitung M-351)
  • Schweißbare EPDM-Abdichtungen (Montageanleitung M-352)

Häufige Fragen

Ist die Platte auch für andere Dacharten geeignet?

Das Produkt ist primär für Dächer mit Abdichtungsbahnen (Tätskiktsmatta/Tätskiktsduk) entwickelt. Für andere Dachtypen liegen keine bestätigten Kompatibilitätsdaten vor.

Welche Komponenten sind im Lieferumfang enthalten?

Der Lieferumfang umfasst die Befestigungsplatte sowie das Zubehör: Vagnsbult (Rundkopfschraube) M10 x (32/50) A2, CWL-Dichtscheibe, Unterlegscheibe 10,5 x 20 A2 und Mutter M10 A2. Optional können 4 Befestigungsschrauben hinzugefügt werden.

Wie hoch ist die maximale Traglast?

Die Designwerte der nutzbaren Last variieren je nach Dachkonstruktion. Bei Betonuntergrund (≥ C25/30) sind bis zu 7,0 kN möglich. Für Kompaktdächer gelten Werte von bis zu 7,0 kN.

Beratung & Kontakt

Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.

Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.

Produktsicherheit

Die Befestigungsplatte ist im BASTA-System registriert. Bitte beachten Sie, dass die Designwerte nicht als Nachweis für Taksäkerheits- oder Absturzsicherungsnachweise verwendet werden dürfen. Die Montage muss gemäß den jeweiligen Montageanleitungen (M-349 bis M-352) erfolgen.

Datenblätter, Herstellerangaben & Sicherheit

Hersteller & Dokumente

""
  • Hersteller: CWL
  • Anschrift: CW Lundberg AB, Landsvägen 52, 792 95 Mora, Schweden
  • Kontakt: kundservice@cwlundberg.com
  • Produktkennung: Montageplatte 375 x 375 x 2 mm für Folien- und Bitumendächer · Artikelnummer 2220

Sicherheits- und Warnhinweise

Montage nur durch Fachpersonal nach Montageanleitung des Herstellers. Statik, Wind- und Schneelasten sowie die Eignung des Dachs vorher prüfen. Bei Arbeiten auf dem Dach gegen Absturz sichern.

Vor Installation und Gebrauch die Sicherheitshinweise in der Anleitung des Herstellers lesen und befolgen: Herstellerunterlage öffnen.
