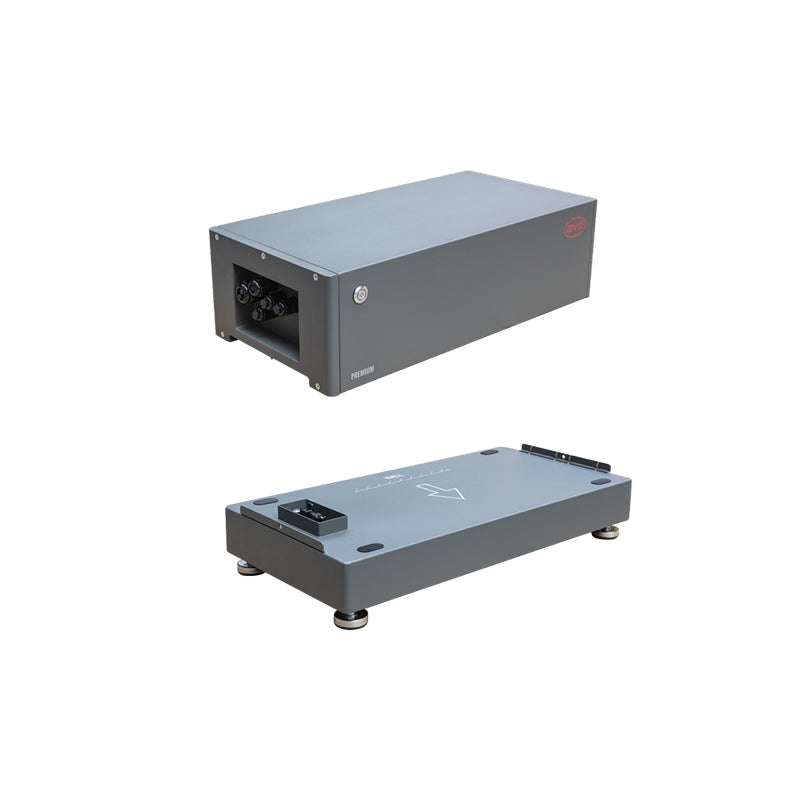

BYD BCU+BASE: Zentrale Steuereinheit und Modulbasis für den BYD Battery-Box Premium
Die BYD BCU+BASE kombiniert die zentrale Steuerungseinheit (Battery Control Unit) mit der notwendigen Basisstruktur für den Aufbau Ihres Hochvoltspeichers. Als Kernkomponente des BYD Battery-Box Premium HVS/HVM-Systems übernimmt die BCU die Kommunikation und Regelung, während die Base als stabiler Standfuß die Montage der Batteriemodule ermöglicht. Dieses Paket ist die Grundlage für einen modularen und skalierbaren Energiespeicher.
Produktvorteile
-
Zentrale Systemsteuerung: Die Battery Control Unit (BCU) regelt den Betrieb des Speichersystems und stellt die Verbindung zum Wechselrichter über CAN/RS485 her.
-
Flexibler Aufbau: Mit der Base als Standfuß können Sie Batterietürme im Innen- oder Außenbereich aufstellen. Die Konfiguration ist modular: Ein Turm besteht aus 2–5 HVS-Modulen oder 3–8 HVM-Modulen.
-
Einfache Inbetriebnahme: Die Konfiguration und Überwachung erfolgt bequem über die Be Connect App. Das System stellt dafür ein lokales Wi-Fi-Netz bereit.
-
Robuste Ausführung: Das Gehäuse erfüllt die Schutzart IP55, was den Einsatz in verschiedenen Umgebungsbedingungen ermöglicht.
-
Black-Start-Fähigkeit: Im Off-Grid-Betrieb kann der Wechselrichter durch kurzes Drücken der LED-Taste an der BCU gestartet werden.
Technische Daten
-
Kommunikationsschnittstellen: CAN / RS485
-
Gehäuseschutzart: IP55
-
Betriebstemperatur: -10 °C bis +50 °C
-
Montageart: Standfuß (Floor Stand)
-
Zertifizierungen: VDE2510-50, IEC62619, CEC, CE, UN38.3
-
Betriebsanzeige: Bedienfeld mit LED-Taste und Luftschalter
Kompatibilität
Die BCU+BASE bildet zusammen mit BYD Battery-Box Premium HVS- oder HVM-Batteriemodulen einen Batterieturm. Es ist wichtig zu beachten, dass unterschiedliche Modultypen (HVS und HVM) nicht in einem Turm gemischt werden dürfen.
Das System ist kompatibel mit führenden ein- und dreiphasigen Wechselrichtern. Die konkreten kompatiblen Modelle sowie die zulässige Modulanzahl pro Wechselrichter entnehmen Sie bitte der offiziellen BYD-Kompatibilitätsliste.
Häufige Fragen
Was ist im Lieferumfang enthalten?
Das Paket enthält die BCU (Steuereinheit), die Base (Modulbasis/Standfuß), Halterungen für die BCU und die Wandmontage, Befestigungsmaterial (u.a. M6-Schrauben, M4x14 Senkkopfschrauben) sowie Dokumente wie den Quick Start Guide und die Kompatibilitätsliste.
Kann ich das System im Außenbereich nutzen?
Ja, aufgrund der Schutzart IP55 ist die Aufstellung sowohl im Innen- als auch im Außenbereich vorgesehen.
Wie wird das System konfiguriert?
Die Konfiguration erfolgt über die Be Connect App. Dazu verbinden Sie Ihr Gerät mit dem Wi-Fi-Netz des Batteriesystems (SSID beginnt mit 'BYD-').
Beratung & Kontakt
Benötigen Sie Unterstützung bei der Produktauswahl oder der technischen Einbindung? Voltaik unterstützt Sie bei der Auswahl passender Komponenten und – abhängig von der Produktgruppe – bei Planung, Dimensionierung, Montage und Inbetriebnahme.
Sie erreichen uns telefonisch unter +43 (0)7252 73602 oder per E-Mail an service@voltaik.shop.
Produktsicherheit
Der BYD Battery-Box Premium erfüllt die Anforderungen der Zertifizierungen VDE2510-50, IEC62619, CEC, CE und UN38.3. Die Garantie beträgt 10 Jahre unter Einhaltung der BYD Battery-Box Premium Garantiebedingungen.
