Flachdach Unterkonstruktion 10° Aufständerung

SKU: 47550562074947
Komplettanlage vom Meisterbetrieb.
Angebot€194,90

zzgl. MwSt. Versandkosten werden an der Kasse berechnet

Sehr einfach und schnell zu montierende Unterkonstruktion für Flachdächer bis zu 5° Dachneigung. Sichere Befestigung ohne Schraubverbindung zum Dach Untergrund. Reines Balastierungssystem. (Pro Paneel muss ca. 28kg Balast hinzugefügt werden - zB Waschbetonplatten).

Wir empfehlen die Ballastierung durch uns überprüfen zu lassen (Bestelloption).

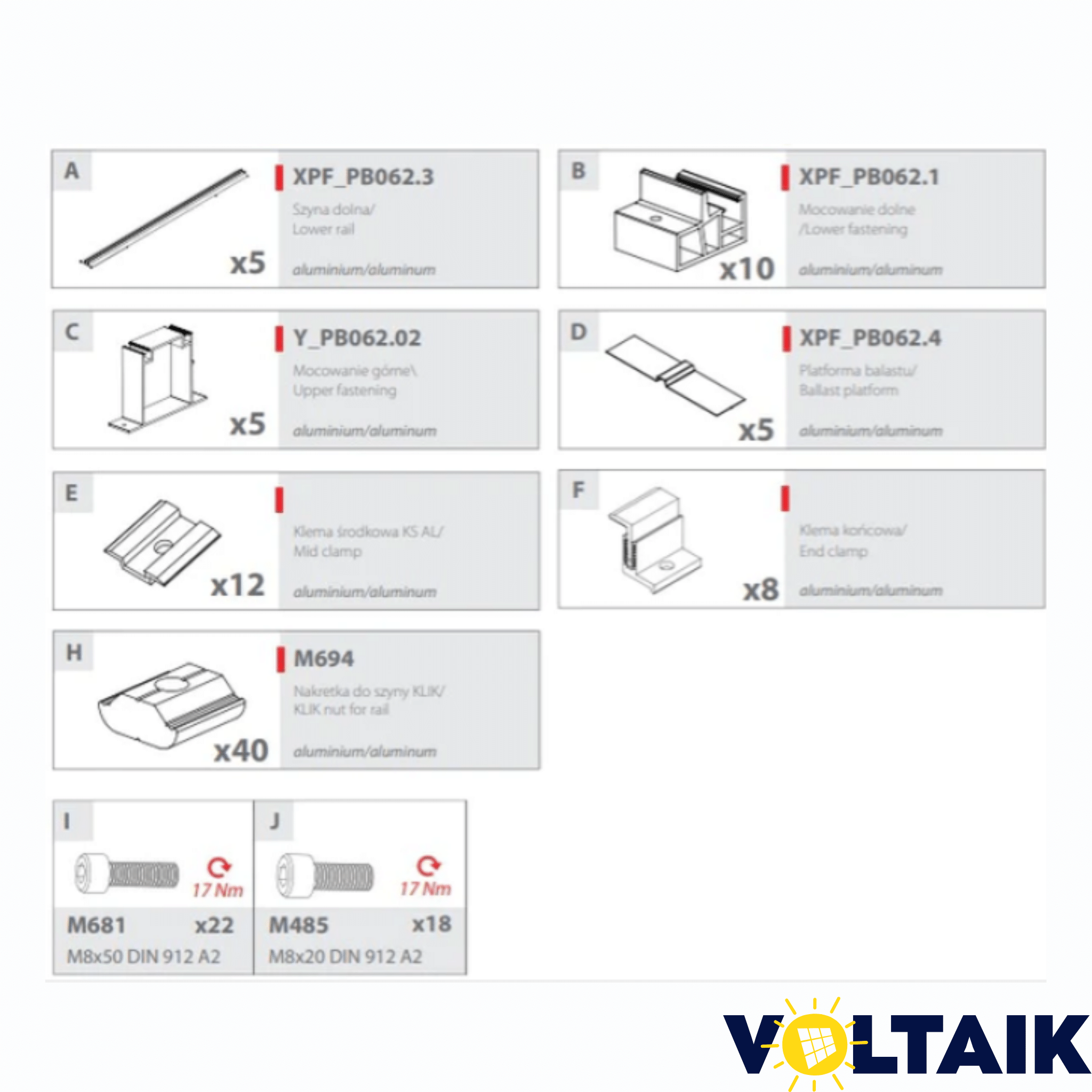

Die im folgenden angeführten Produkte inkl. Stückzahl bezieht sich auf ein System mit 8 Modulen in 2 Reihen (Ost-/ West) montiert.

  • Schienen 2,4m XPF_PB062.3 - 5 Stk
  • Modulwinkel niedrig XPF_PB062.1 - 10 Stk
  • Modulwinkel hoch Y_PB062.02 - 5 Stk
  • Mittelklemmen - 12 Stk
  • Endklemmen - 8 Stk
  • Gleitmuttern M694 - 40 Stk
  • Inbusschrauben M681 (M8x50) - 22 Stk
  • Inbusschrauben M485 (M8x20) - 18 Stk
  • Balastierungswinkel XPF_PB062.4 - 5 Stk
  • Gummiisolierung 32-05-04.0001 - 15 Stk


Anzahl der Module (gegenüberliegende Anordnung): 4 Module (2x2)

Anzahl der Module (gegenüberliegende Anordnung)

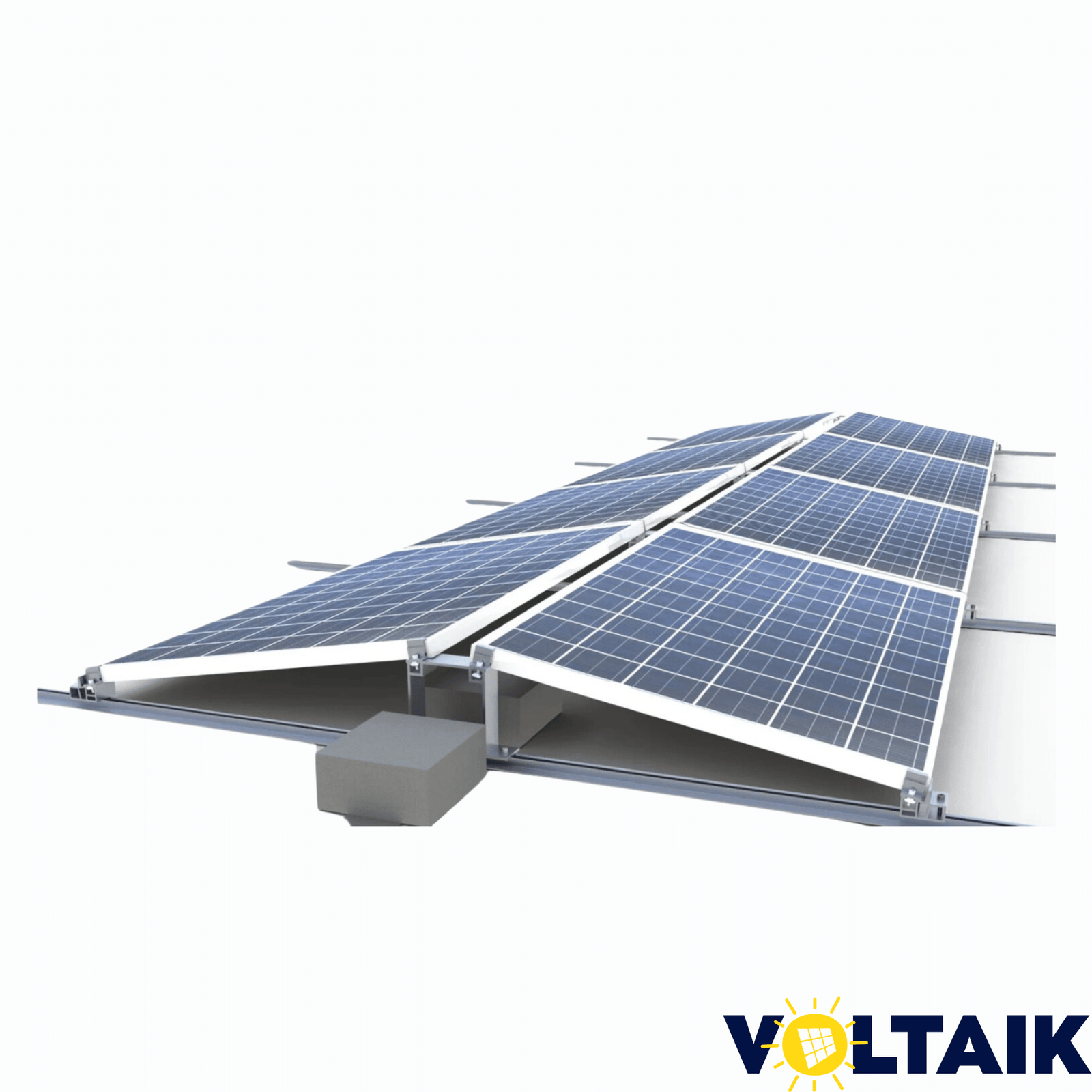

 Unsere Voltaik Unterkonstruktion für Flachdächer aus Aluminium mit Balastierung

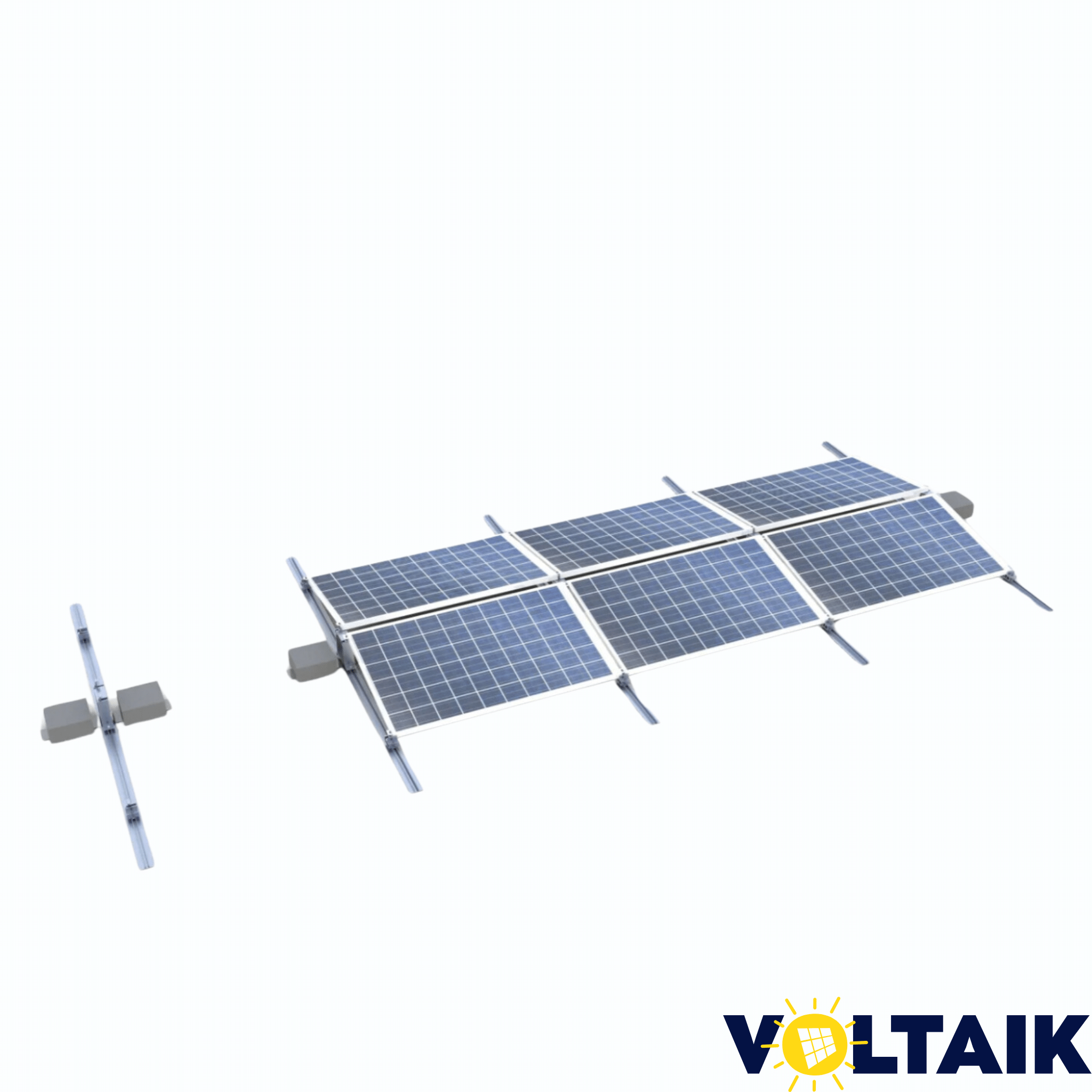

Das hier vorgestellte System mit den angegebenen Stückzahlen bezieht sich auf ein System aus 8 Modulen in 2 Reihen (Ost-/ West Ausrichtung).

Die Stückzahl muss entsprechend der tatsächlichen Geometrie angepasst werden. Das hier vorgestellte Modell dient lediglich zur Veranschaulichung.

Die Aufständerung dieses System eignet sich für Flachdächer bis maximal 5° Neigung.
